Экспериментальное оборудованиеКомплексный тестер рабочих характеристик высоковольтного автоматического выключателя

В энергосистемах высоковольтные выключатели являются «первой линией защиты от обрыва цепи». Точность и стабильность их открытия и закрытия напрямую определяют, сможет ли энергосистема быстро локализовать неисправности. Специализированное устройство, интегрирующее многомерное определение рабочих параметров, комплексный тестер рабочих характеристик высоковольтных выключателей позволяет точно фиксировать ключевые показатели, такие как время открытия/закрытия, скорость, ход и режим работы. Он служит «инструментом диагностики рабочих характеристик», обеспечивающим безопасную и надежную работу высоковольтных выключателей.

Механические неисправности составляют более 70% всех неисправностей в высоковольтных выключателях, в основном вызванные такими проблемами, как заклинивание механизма, усталость пружин, износ контактов и выход из строя электромагнита. Эти проблемы напрямую приводят к:
- Чрезмерно длительное время срабатывания, которое препятствует быстрому прерыванию тока короткого замыкания и приводит к эскалации неисправности;
- Ненормальная скорость вращения, приводящая к контактной абляции или пробою изоляционной среды;
- Отклонение хода/перебег, которое приводит к плохому контакту или нарушению герметичности и влияет на эффективность гашения дуги.

Главное преимущество этого тестера заключается в точности на уровне миллисекунд и многопараметрическом синхронном обнаружении, позволяющем заблаговременно выявлять «скрытые механические опасности», что особенно заметно в двух аспектах:
1. Контроль качества: В ходе заводской инспекции оборудования и ввода в эксплуатацию необходимо проверить, соответствуют ли рабочие характеристики стандартам, таким как GB/T 1984-2014, для обеспечения "надлежащего первоначального состояния";
2. Система раннего предупреждения об неисправности при эксплуатации и техническом обслуживании: Регулярно проводите осмотр во время работы, отслеживайте тенденции изменения параметров (например, ежегодное снижение скорости открытия), оценивайте степень износа механизма и избегайте срабатывания защиты, вызванного «эксплуатацией с дефектами».

Благодаря модульной конструкции тестер охватывает все аспекты определения рабочих характеристик высоковольтных выключателей. Его основные функции разделены на четыре категории:

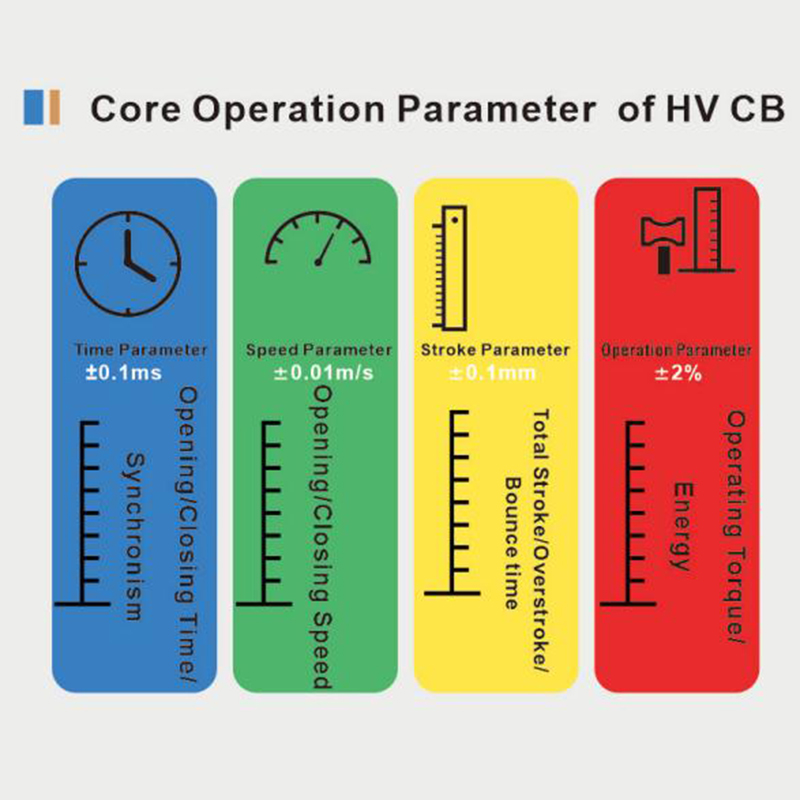

(I) Высокоточное измерение ключевых рабочих параметров

• Временные параметры: Точное измерение времени открытия, времени закрытия, синхронизации открытия и синхронизации закрытия (точность до ±0,1 мс). Фиксация разницы во времени между срабатываниями нескольких выключателей в многоразъемных автоматических выключателях для предотвращения абляции контактов, вызванной плохой синхронизацией;
• Параметры скорости: Измерение средней скорости открытия, средней скорости закрытия и максимальной скорости (точность до ±0,01 м/с) с помощью фотоэлектрических/кабельных/лазерных датчиков перемещения. Оценка стабильности движения контакта и способности дугогасительной камеры нормально гасить дуги;
• Параметры хода: Определение общего хода, перебега, расстояния открытия и времени отскока (точность до ±0,1 мм). Проверка соответствия глубины проникновения контакта и расстояния открытия стандартам во избежание увеличения контактного сопротивления из-за недостаточного перебега;
• Рабочие параметры: Некоторые модели могут измерять крутящий момент и энергию во время операций открытия/закрытия (точность до ±2%). Оценивать состояние выходных параметров рабочих механизмов (пружинный механизм, гидравлический механизм, пневматический механизм) и прогнозировать усталостные неисправности механизмов.

(II) Адаптация к различным типам автоматических выключателей

• Поддержка типов автоматических выключателей: Поддерживаются основные типы, такие как вакуумные выключатели, выключатели с SF₆, выключатели с минимальным содержанием масла и выключатели с большим содержанием масла, адаптированные для уровней напряжения от 10 кВ до 550 кВ;
• Гибкая настройка датчиков: оснащен фотоэлектрическими датчиками (для вращающихся контактов), датчиками натяжения кабеля (для вертикально перемещающихся контактов) и лазерными датчиками (для высокоточных требований) для удовлетворения потребностей в установке автоматических выключателей с различной конструкцией;
• Широкий диапазон рабочего напряжения: Поддерживает различные типы входного напряжения, такие как постоянный ток 110 В/220 В и переменный ток 220 В/380 В, что соответствует типам питания механизмов управления автоматическими выключателями на объекте.

(III) Оцифровка и визуализация

• Отображение кривых в реальном времени: Встроенный экран высокого разрешения, который в реальном времени отображает «кривую смещения во времени», «кривую скорости во времени» и «кривую крутящего момента в зависимости от хода», наглядно демонстрируя динамические изменения всего процесса работы автоматического выключателя;
• Сравнение и анализ данных: Может хранить тысячи записей тестов, поддерживает извлечение исторических данных для сравнения с текущими данными и автоматически отмечает скорость изменения параметров (например, «время открытия увеличилось на 0,3 мс по сравнению с последним тестом»);
• Автоматическое создание отчетов: автоматически генерирует отчеты об испытаниях в стандартном формате, включая значения измеренных параметров, стандартные значения и квалификационные заключения. Поддерживает экспорт на USB-накопитель или прямую печать для удовлетворения потребностей приемки и архивирования.

(IV) Проектирование системы защиты от угроз безопасности

• Защита от электробезопасности: Оснащен защитой от перегрузки по току, перенапряжения и обратной полярности. Испытательные провода изготовлены из высоковольтного изоляционного материала (выдерживаемое напряжение ≥10 кВ) для предотвращения риска поражения электрическим током;
• Механическая защита: сторона высокого напряжения оснащена устройствами блокировки безопасности, а крепежные элементы датчиков изготовлены из изоляционного материала для предотвращения случайного контакта с токоведущими частями во время испытаний;
• Функция аварийного отключения: Оснащен аппаратной кнопкой аварийного отключения. В случае возникновения неисправностей во время тестирования (например, отсоединение датчика, внезапное изменение данных) подача рабочего питания может быть немедленно отключена для защиты автоматического выключателя и испытательного оборудования.

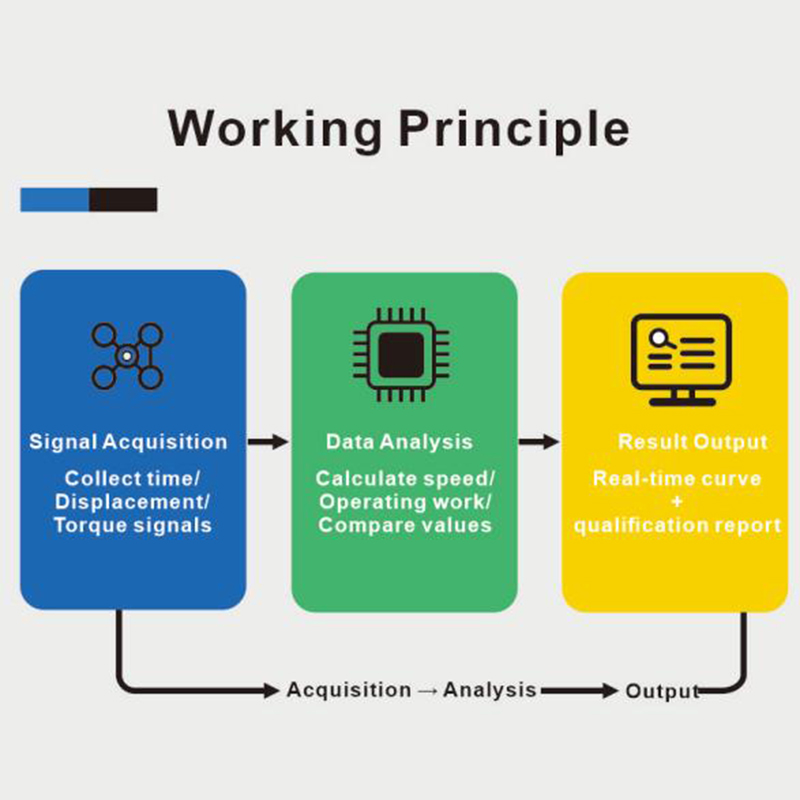

Точное обнаружение с помощью тестера обеспечивается за счет "трехступенчатой ​​замкнутой системы", основной принцип работы которой заключается в следующем:

1. Получение сигнала

• Временные сигналы: Подключитесь к вспомогательным контактам автоматического выключателя (размыкание вспомогательного контакта, замыкание вспомогательного контакта), чтобы зафиксировать временные точки включения/выключения рабочей катушки и вспомогательного контакта, а также определить начальный и конечный моменты работы;
• Сигналы смещения: Установите датчики смещения на контакты или штоки управления автоматического выключателя для сбора в реальном времени данных об изменении смещения контактов (единица измерения: мм) и синхронного вывода аналоговых сигналов;
• Сигналы крутящего момента/тока: Сбор данных об изменении крутящего момента и тока во время работы с помощью датчиков крутящего момента (для приводных механизмов) и датчиков тока (для контроля тока рабочей катушки).

2. Анализ данных

• Встроенная высокоточная плата сбора данных (частота дискретизации ≥1 МГц) преобразует аналоговые сигналы, собираемые датчиками, в цифровые сигналы для устранения помех;
• Основной чип вычисляет скорость на основе «разницы перемещения/разницы времени», вычисляет рабочую работу на основе «интеграции крутящего момента и хода», анализирует такие параметры, как синхронизация и время скачка в сочетании с временными узлами, и сравнивает их со встроенной стандартной базой данных, чтобы определить, соответствуют ли параметры требованиям.

3. Результат выполнения

• Автоматическое обновление графиков и данных в режиме реального времени на экране дисплея, а также маркировка аномальных параметров (например, «скорость ниже стандартного значения, отмечена красным»);
• После проведения теста сгенерируйте отчет в заданном формате, который можно напрямую экспортировать или распечатать, чтобы замкнуть цикл "обнаружение - анализ - архивирование".

Применение тестера охватывает весь процесс «производство – монтаж – эксплуатация и техническое обслуживание – капитальный ремонт» высоковольтных выключателей, при этом основные сценарии сосредоточены на четырех областях:

(I) Производство автоматических выключателей и заводская инспекция

• Провести полный комплекс испытаний рабочих характеристик вновь произведенных автоматических выключателей, чтобы проверить, соответствуют ли такие параметры, как время открытия/закрытия, скорость и ход, проектным стандартам, а также выявить дефекты сборки (например, неправильная регулировка звеньев, заклинивание механизма);
• Проведите выборочные испытания автоматических выключателей из одной партии, чтобы обеспечить стабильность характеристик и избежать проблем с качеством партии, вызванных индивидуальными различиями.

(II) Монтаж и ввод в эксплуатацию энергетического оборудования

• В ходе строительства или расширения подстанций необходимо проводить испытания рабочих характеристик вновь установленных автоматических выключателей, чтобы убедиться, что смещение механизма или ослабление датчиков не вызваны вибрацией во время транспортировки и установки;
• Проводить испытания при передаче объекта для проверки работоспособности связи между автоматическим выключателем и защитными устройствами (например, «соответствует ли время срабатывания автоматического выключателя стандартам после срабатывания сигнала защиты»), чтобы обеспечить соответствие требованиям перед вводом в эксплуатацию.

(III) Эксплуатация и техническое обслуживание энергосистемы. Капитальный ремонт.

• Регулярная профилактическая проверка: Проверка работающих автоматических выключателей в соответствии с циклом эксплуатации и технического обслуживания (например, раз в 1-2 года) для отслеживания тенденций изменения параметров (например, ежегодное снижение скорости срабатывания выключателей SF₆ может указывать на утечку воздуха в пневматическом механизме);
• Диагностика неисправностей: При возникновении неисправностей автоматического выключателя, таких как отказ срабатывания, неправильное управление или повреждение контактов, проанализируйте рабочую кривую с помощью тестирования (например, «внезапное падение скорости указывает на заклинивание механизма», «чрезмерно длительное время дребезга указывает на плохой контакт»), чтобы определить причину неисправности и сократить время технического обслуживания.

(IV) Приемка после капитального ремонта автоматического выключателя

• После капитального ремонта автоматических выключателей (например, замены дугогасительных камер, технического обслуживания механизмов управления) необходимо проверить эффективность ремонта путем испытаний, чтобы убедиться, что рабочие характеристики восстановлены до допустимого диапазона;
• Проводить комплексную проверку списанных и повторно используемых автоматических выключателей для оценки соответствия их рабочих характеристик требованиям для повторного ввода в эксплуатацию и предотвращения проблемы "некачественного оборудования после ремонта".

Являясь ключевым инструментом обеспечения механической надежности высоковольтных выключателей, комплексный тестер рабочих характеристик высоковольтных выключателей не только восполняет пробел в многомерном и высокоточном определении рабочих параметров выключателей, но и обеспечивает надежную поддержку управления безопасностью высоковольтных выключателей на протяжении всего их жизненного цикла, эффективно гарантируя стабильную работу энергосистем.
