Экспериментальное оборудованиеПолный комплект высоковольтного/низковольтного тестера.

При производстве, монтаже, эксплуатации и техническом обслуживании комплектного оборудования высокого и низкого напряжения (например, высоковольтных распределительных устройств, низковольтных распределительных коробок и сборных подстанций) оборудование для однопараметрических испытаний не может удовлетворить все потребности в испытаниях, включая изоляцию, рабочие характеристики и безопасность. Специализированное оборудование, объединяющее множество функций, комплексный тестер для комплектного оборудования высокого и низкого напряжения позволяет проводить различные испытания, такие как выдерживаемое напряжение, сопротивление контура, сопротивление изоляции и рабочие характеристики, за один проход. Он служит «центром всестороннего физического осмотра», обеспечивающим безопасность и соответствие требованиям комплектного оборудования.

Комплектное оборудование высокого и низкого напряжения является «узлом распределения электроэнергии» энергосистемы. Неисправности в его работе могут привести к серьезным авариям, таким как перебои в электроснабжении и выход оборудования из строя. Качество комплектного оборудования определяется многомерными параметрами, включая характеристики изоляции, надежность проводимости и точность срабатывания защиты.

Традиционное однофункциональное измерительное оборудование имеет две основные проблемы:
• Низкая эффективность: Требуется частая замена оборудования и проводки, а для проведения полного комплекса испытаний одного элемента оборудования требуется несколько часов;
• Плохая совместимость: стандарты параметров и логика работы различного испытательного оборудования не совпадают, что легко приводит к отклонениям в данных или ошибочным выводам.

Основная ценность комплексного тестера высокого и низкого напряжения заключается в решении вышеуказанных проблем за счет интеграции функций, стандартизации работы и интеграции данных:
• Повышение эффективности: с помощью одной проводки можно выполнить несколько тестов, что сокращает время тестирования более чем на 60%;
• Точные данные: Единый калибровочный стандарт и система сбора данных позволяют избежать накопления ошибок при тестировании на нескольких приборах;
• Гарантия соответствия: Встроенные процедуры тестирования соответствуют национальным стандартам, таким как GB 7251.1 и GB 3906, что гарантирует соответствие результатов испытаний отраслевым требованиям.

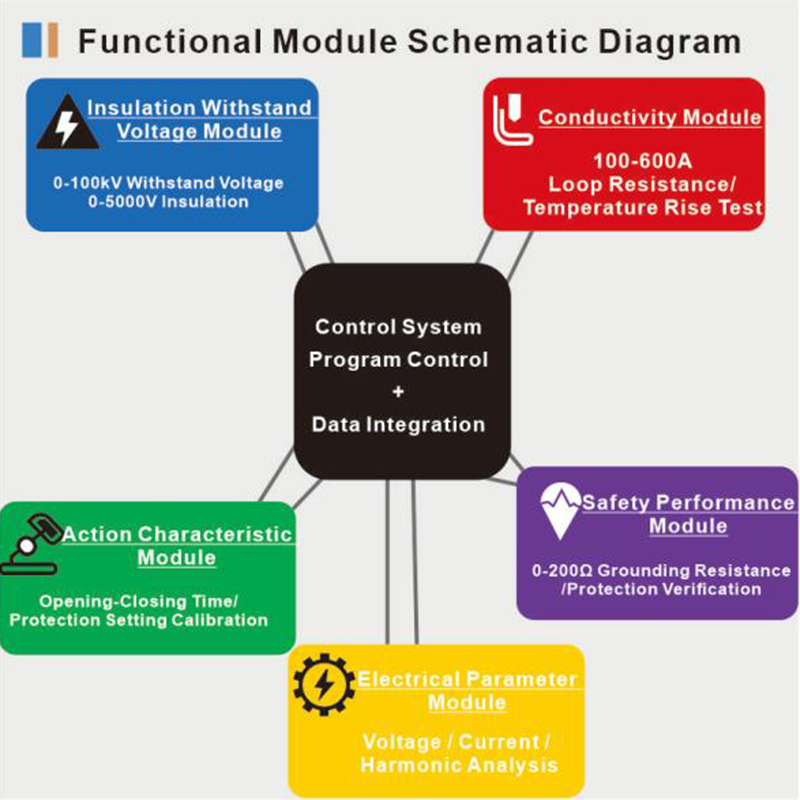

Благодаря модульной конструкции тестер объединяет пять основных функций тестирования, а тестируемые элементы могут гибко комбинироваться в зависимости от типа комплектного оборудования (высоковольтное/низковольтное):

(I) Модуль испытаний изоляции и выдерживаемого напряжения

• Проверка сопротивления изоляции: выдает постоянное напряжение 0-5000 В для измерения сопротивления изоляции всего комплекта оборудования (диапазон: 0-10000 МОм) и оценки состояния изоляции корпуса и обмоток;
• Испытание на выдерживаемое напряжение промышленной частоты: на высоковольтной стороне выдается напряжение промышленной частоты 0-100 кВ, а на низковольтной — 0-5 кВ для имитации перенапряжения и обнаружения пробоя изоляции;
• Испытание на воздействие импульса молнии (опционально): выдает стандартное импульсное напряжение молнии 1,2/50 мкс для проверки устойчивости высоковольтного комплектного оборудования к воздействию молнии.

(II) Модуль тестирования проводящих характеристик

• Проверка сопротивления контура: Используется четырехконтактный метод измерения, выдает большой ток 100-600 А для точного измерения сопротивления контура шин и контактов выключателя (точность: ±0,5% от показания + 2 мкОм) и выявления скрытых опасностей плохого контакта;
• Испытание на повышение температуры: имитирует длительную работу при номинальном токе, отслеживает температуру проводящих частей в режиме реального времени (точность: ±1℃) и оценивает, соответствует ли теплоотвод стандарту.

(III) Модуль тестирования характеристик защиты и действия

• Проверка срабатывания выключателя: выдает постоянное напряжение 24-220 В для проверки времени открытия и закрытия, а также синхронизации автоматических выключателей и контакторов (точность: ±0,1 мс);
• Проверка настроек защиты: Имитирует сигналы неисправности, такие как перегрузка по току, перенапряжение и короткое замыкание, для проверки заданного значения срабатывания и времени отклика защитных устройств (таких как релейная защита и защита от утечки тока) в комплекте оборудования.

(IV) Модуль измерения электрических параметров

• Испытание напряжения/тока/мощности: Измеряет такие параметры, как отклонение напряжения, дисбаланс тока, активная мощность и коэффициент мощности всего комплекта оборудования при номинальной нагрузке;
• Гармонический анализ: выявляет влияние гармоник электросети на оборудование всего комплекта, анализирует суммарные гармонические искажения напряжения (THD) и содержание гармоник тока, а также оценивает помехоустойчивость оборудования.

(V) Модуль проверки безопасности и эксплуатационных характеристик

• Проверка сопротивления заземления: Используется трехпроводной метод, на выходе получается испытательный ток 10-30 А для измерения сопротивления заземления цепи заземления всего комплекта оборудования (диапазон: 0-200 Ом), что обеспечивает безопасность заземления;
• Проверка уровня защиты (вспомогательная функция): Взаимодействует со специальным оборудованием для имитации пыле- и водоструйной среды и проверки соответствия уровня защиты корпуса (например, IP30, IP54) проектным требованиям.

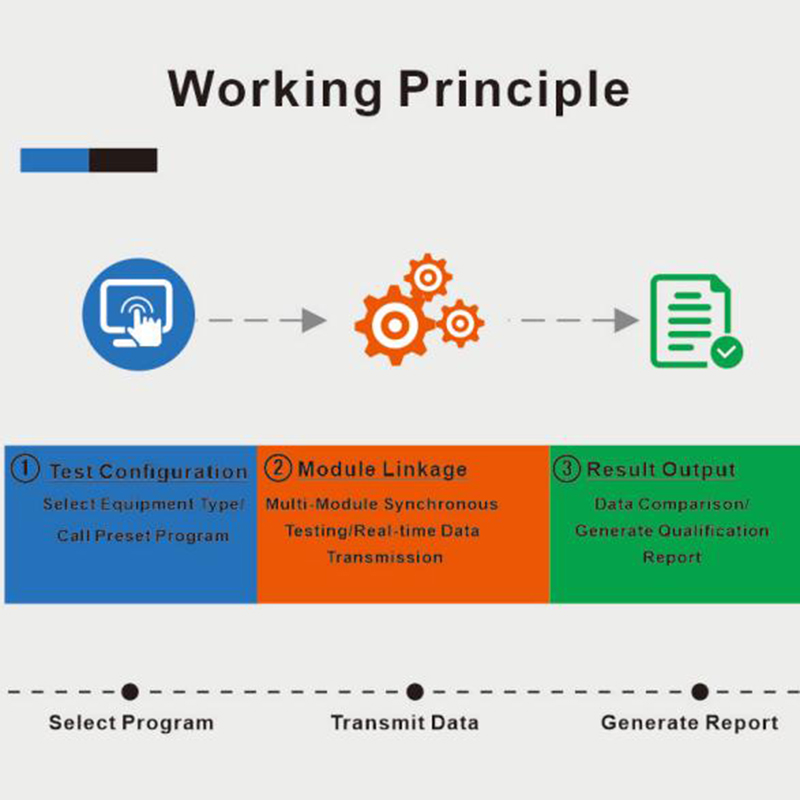

В основе комплексного тестера высокого и низкого напряжения лежит «централизованная система управления», которая обеспечивает автоматизацию всего процесса тестирования за счет взаимодействия модулей. Принцип работы можно разделить на три этапа:

1. Конфигурация теста: Оператор выбирает объект тестирования (например, «высоковольтное распределительное устройство 10 кВ» или «низковольтная распределительная коробка») с помощью сенсорного экрана. Система автоматически вызывает предустановленную программу тестирования и генерирует список тестируемых параметров (например, «сопротивление изоляции → выдерживаемое напряжение промышленной частоты → сопротивление контура → характеристики действия»);

2. Взаимодействие между модулями: Центральная система управления посылает инструкции каждому функциональному модулю:
• Модуль проверки выдерживаемого напряжения начинает повышение напряжения, в то время как модуль контроля изоляции синхронно собирает данные о токе утечки;
• Когда модуль измерения сопротивления контура выдает большой ток, модуль контроля температуры отслеживает температуру контактов в режиме реального времени;
• Данные с каждого модуля передаются в центральную систему управления в режиме реального времени по шине, чтобы избежать задержки данных;

3. Обработка и вывод данных: Система анализирует собранные данные (такие как напряжение, ток, время и температура), сравнивает их со стандартными значениями для вынесения решения «соответствует/не соответствует» и автоматически генерирует отчет о тестировании (включая таблицы данных и диаграммы сигналов), который поддерживает экспорт через USB или печать.

Сценарии применения тестера ориентированы на три звена: «производство-монтаж-эксплуатация и техническое обслуживание» комплектных высоковольтных и низковольтных электротехнических устройств, адаптируясь к потребностям различных пользователей:

(I) Предприятия по производству комплектного оборудования

• Заводская инспекция: Проведение полного комплекса испытаний рабочих характеристик каждого готового комплекта оборудования для обеспечения соответствия заводским стандартам и предотвращения попадания на рынок некачественной продукции;
• Проверка в ходе НИОКР: В процессе НИОКР новых продуктов используйте многомодульное совместное тестирование для оптимизации конструкции корпуса, системы теплоотвода и настроек защиты, а также для повышения надежности продукта.

(II) Предприятия по установке энергетического оборудования

• Приемка на месте: После завершения монтажа подстанции и заводских систем распределения электроэнергии проведите испытания на месте установки всего комплекта оборудования для проверки качества монтажа (например, надежности соединений шин и заземления);
• Проверка при передаче управления: Проведите проверку при передаче управления в соответствии со стандартами энергетической отрасли (например, DL/T 575.1), чтобы обеспечить соответствие требованиям для ввода оборудования в эксплуатацию.

(III) Учреждения по эксплуатации, техническому обслуживанию и испытанию энергоресурсов

• Регулярное техническое обслуживание: Ежегодно проводите полную проверку всего комплекта оборудования, находящегося в эксплуатации (например, высоковольтных распределительных устройств подстанций), для отслеживания изменений состояния, таких как старение изоляции и износ контактов;
• Диагностика неисправностей: При возникновении неисправностей оборудования, таких как срабатывание защиты и перегрев, необходимо определить причину неисправности с помощью целенаправленных проверок (например, «проверка сопротивления контура для выявления проблем с контактами» и «проверка настроек защиты для выявления ошибок в работе»), что сокращает время технического обслуживания.

Являясь ключевым элементом обеспечения безопасной и стабильной работы комплектных высоковольтных и низковольтных установок, комплексный тестер не только повышает эффективность и точность испытаний, но и обеспечивает надежную информационную поддержку для управления всем жизненным циклом оборудования, эффективно способствуя стандартизации и безопасности в энергетической отрасли.
