Экспериментальное оборудованиеУстройство для проверки на воздействие молниеносных перенапряжений
В области энергетических систем и электрооборудования скачки напряжения, вызванные молнией, являются одной из ключевых причин повреждения оборудования и отказов систем. Устройство для проверки устойчивости электрооборудования к скачкам напряжения, представляющее собой специализированное оборудование, способное имитировать естественное перенапряжение от молнии и проверять сопротивление электрооборудования таким скачкам, является важнейшим инструментом для создания «молниезащиты» для электрооборудования. Оно обеспечивает важную защиту для безопасной эксплуатации оборудования в условиях грозы.
I. Основная ценность: Зачем проводить испытания на устойчивость к грозовым разрядам?
Для естественной молнии характерны высокое напряжение (до миллионов вольт), большой ток (до сотен килоампер) и короткое время срабатывания (на уровне микросекунд). Если в электрооборудование (например, трансформаторы, высоковольтные выключатели, изоляторы и т. д.) непосредственно попадает разряд молнии, его внутренняя изоляция подвержена пробою, что приводит к повреждению оборудования и даже серьезным авариям, таким как отключения электроэнергии и пожары.
Основная ценность устройства для испытания на молниеносные перенапряжения заключается в имитации формы волны напряжения, тока и энергии реальной молнии для проверки устойчивости электрооборудования к молниеносным перенапряжениям в лабораторных условиях. Это проявляется главным образом в двух аспектах:
• Разработка и контроль качества продукции: На этапе разработки оборудования проверяется, способна ли конструкция изоляции выдерживать скачки напряжения, вызванные молнией; перед отправкой продукции с завода гарантируется, что каждая единица оборудования обладает необходимыми показателями молниестойкости.
• Эксплуатация и техническое обслуживание, а также анализ неисправностей: Для оборудования, находящегося в эксплуатации, регулярно или после возникновения неисправностей проводятся испытания на воздействие грозовых импульсов для оценки степени старения изоляции оборудования и выявления потенциальных опасностей, связанных с неисправностями.
II. Основные функции: Точное моделирование и комплексное обнаружение
Устройство для проверки на наличие перенапряжения, вызванного молнией, — это не просто «генератор напряжения». Его функции разработаны на основе «моделирования высокого напряжения, точного управления формой сигнала и многопараметрического мониторинга», и его основные функции можно разделить на три категории:
(I) Точное моделирование форм волн высокого напряжения и молнии
• Широкий диапазон напряжений: способен генерировать импульсные напряжения в сотни киловольт или даже несколько мегавольт, удовлетворяя потребности в тестировании электрооборудования с различными уровнями напряжения.
• Точные и контролируемые формы волн: может имитировать типичные формы волн молниеносных разрядов, такие как полные волны (время фронта волны 1,2 мкс, время полупика 50 мкс) и прерывистые волны (время фронта волны 1,2 мкс, время прерывания 2-5 мкс). Погрешность формы волны строго контролируется в пределах, допустимых стандартами (например, погрешность времени фронта волны не превышает ±30%, а погрешность времени полупика не превышает ±20%).
• Согласование энергии: Путем регулировки таких параметров, как зарядка конденсаторов и индукторов, энергия выходного импульсного напряжения согласовывается с энергией реальных разрядов молнии, что обеспечивает достоверность теста.
(II) Синхронный мониторинг и регистрация множества параметров
Устройство оснащено высокоточной системой измерения напряжения и тока, которая позволяет в режиме реального времени отслеживать такие параметры, как пиковые значения и изменение формы волны напряжения и тока в процессе импульсных перенапряжений. Одновременно с этим, оно может записывать данные всего процесса тестирования, включая форму волны напряжения, форму волны тока и количество импульсных перенапряжений, что облегчает последующий анализ и оценку.
(III) Защита и автоматическое управление
• Защита от перенапряжения: Устройство оснащено полным комплектом блокировочных устройств, таких как блокировка доступа в зоны высокого напряжения и кнопка аварийной остановки, для предотвращения доступа персонала в опасные зоны высокого напряжения. В случае возникновения нештатных ситуаций, таких как перегрузка по току и перенапряжение, во время испытаний устройство автоматически отключит электропитание, обеспечивая безопасность оборудования и персонала.
• Автоматическое управление: Поддерживает такие функции, как автоматическая зарядка, автоматическая разрядка и автоматическое срабатывание при скачках напряжения, что упрощает процесс тестирования и повышает его эффективность.

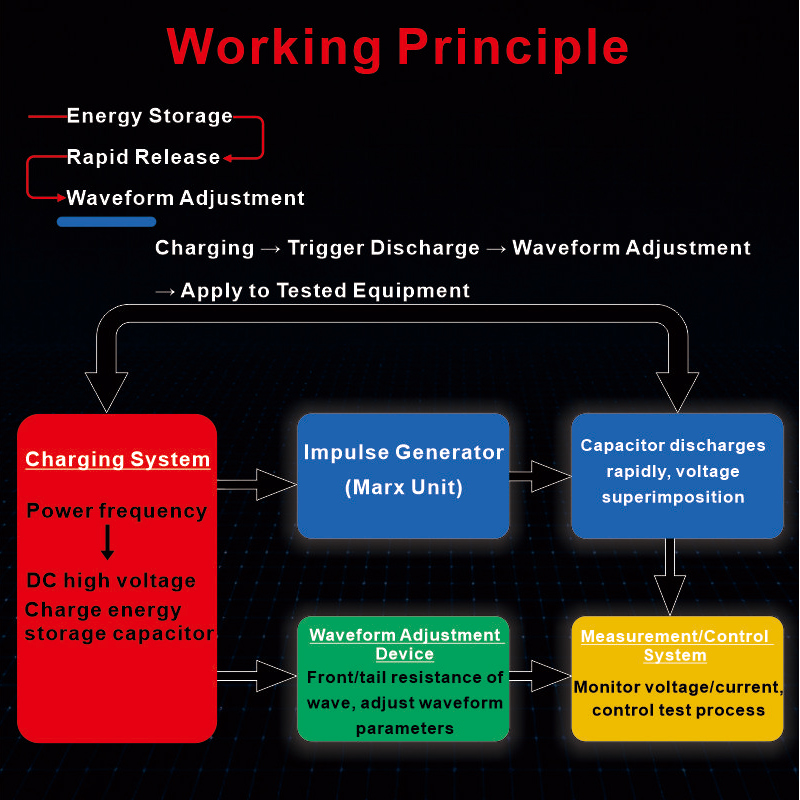

III. Принцип работы: накопление и быстрое высвобождение энергии.
Принцип работы устройства для испытания на молниеотвод основан на процессе «накопления энергии – быстрого высвобождения» и в основном работает в координации со следующими компонентами:
• Система зарядки: она преобразует напряжение промышленной частоты в высокое постоянное напряжение с помощью стабилизатора напряжения, выпрямителя и т. д., заряжает накопительный конденсатор и сохраняет электрическую энергию в виде энергии электрического поля.
• Генератор импульсных перенапряжений: состоит из нескольких блоков генератора Маркса. При активации триггерного устройства накопительный конденсатор быстро разряжается через переключающие компоненты, такие как шариковые зазоры, и высоковольтные импульсные сигналы генерируются путем последовательного наложения сигналов между блоками.
• Устройство регулировки формы волны: включает в себя резисторы фронта волны, резисторы хвоста волны и т. д., и используется для регулировки параметров формы волны, таких как время фронта волны и время полупика напряжения импульса, в соответствии со стандартными требованиями к форме волны при грозовых разрядах.
• Система измерения и управления: она в режиме реального времени отслеживает такие параметры, как импульсное напряжение и ток, и контролирует весь процесс тестирования, например, регулирует напряжение зарядки и контролирует время срабатывания импульсного сигнала.
IV. Типичные сценарии применения: Полномасштабная защита электрооборудования
Применение устройств для испытания на воздействие молниеносных перенапряжений охватывает весь жизненный цикл и различные области применения электрооборудования, а основные сценарии их использования сосредоточены в следующих аспектах:
(I) Производство и заводская инспекция силового оборудования
• Провести испытания на устойчивость к перенапряжениям от молнии на основном оборудовании, таком как трансформаторы и реакторы, для проверки устойчивости к перенапряжениям их основной и продольной изоляции.
• Проводить испытания оборудования, такого как высоковольтные выключатели, изоляторы и грозозащитные устройства, чтобы убедиться в их нормальной работе или надежном функционировании (например, проверить разрядную способность грозозащитных устройств) при скачках напряжения, вызванных молнией.
(II) Научно-исследовательские работы в области энергетических систем и разработка новых продуктов.
• Научно-исследовательские учреждения используют это устройство для проведения исследований характеристик изоляционных материалов и механизма повреждения изоляции оборудования при воздействии грозовых разрядов.
• При разработке новых типов высоковольтного и крупногабаритного оборудования производители оптимизируют конструкцию изоляции посредством испытаний, чтобы повысить молниезащиту оборудования.
(III) Эксплуатация и техническое обслуживание энергосистемы, а также диагностика неисправностей
• Провести испытания на воздействие молниеносных перенапряжений на оборудовании, таком как трансформаторы и газоизолированные распределительные устройства (ГИРУ), эксплуатируемые в течение определенного количества лет, чтобы оценить степень старения изоляции и определить, требуется ли техническое обслуживание или замена.
• После того, как оборудование выйдет из строя из-за удара молнии, необходимо смоделировать скачок напряжения, вызванный молнией в момент поломки, с помощью испытаний, проанализировать причину неисправности и разработать план действий по устранению неисправности.
Являясь ключевой гарантией молниезащиты электрооборудования, устройство для испытания на молниеотвод не только восполняет пробел в моделировании экстремальных условий молниеотвода для тестирования оборудования, но и обеспечивает надежную техническую поддержку для управления безопасностью энергетического оборудования на протяжении всего его жизненного цикла. Оно эффективно снижает риск отказов энергосистемы, вызванных молниеотводами, закладывая прочную основу для стабильной и непрерывной работы электросети.
