В энергетических системах и различном электрооборудовании сопротивление контура проводниковых соединений (таких как контакты выключателей, кабельные соединения и точки подключения шин) является ключевым показателем надежности соединения. Даже незначительное аномальное увеличение сопротивления на уровне микроом (мкОм) может привести к серьезным неисправностям, таким как локальный перегрев и перегорание контактов. Тестер сопротивления контура, как специализированное устройство для точного измерения этого ключевого параметра, действует как «прецизионный тестер» для защиты электрических соединений, создавая надежную линию защиты для безопасности электрических соединений и предотвращения неисправностей оборудования.

Величина сопротивления контура напрямую влияет на эффективность проводимости и риск тепловыделения в электрических соединениях. В процессе эксплуатации соединительные элементы могут постепенно увеличивать сопротивление из-за окислительной коррозии, ослабления болтов и износа контактных поверхностей. При прохождении тока через элементы с высоким сопротивлением, согласно закону Джоуля (\(Q = I^2Rt\)), выделяется большое количество тепла. Это тепло может, в лучшем случае, ускорить старение изоляции, а в худшем — вызвать сваривание контактов, перегорание кабеля или даже пожар или отключение электроэнергии.

Основная ценность тестера сопротивления петли заключается в точном измерении сопротивления петли на уровне микроом и миллиом (\(\mu\Omega \sim m\Omega\)), что позволяет заблаговременно выявлять эти «скрытые опасности», что в основном отражается в двух аспектах:
1. Контроль качества: В ходе заводской инспекции оборудования и ввода в эксплуатацию проверяется соответствие соединительных элементов проектным стандартам (например, требованиям к сопротивлению контура высоковольтного автоматического выключателя согласно GB/T 1984-2014);
2. Система раннего предупреждения при эксплуатации и техническом обслуживании: В процессе эксплуатации и технического обслуживания оборудования осуществляется регулярный мониторинг тенденций изменения сопротивления, оценивается степень износа соединительных элементов, что предотвращает перерастание мелких проблем в серьезные неисправности.

Тестер сопротивления петли — это не просто «омметр». Его функции разработаны с учетом «высокой точности», «защиты от помех» и «многофункциональности», а основные функции разделены на две категории:

(I) Измерение с точностью до микроома

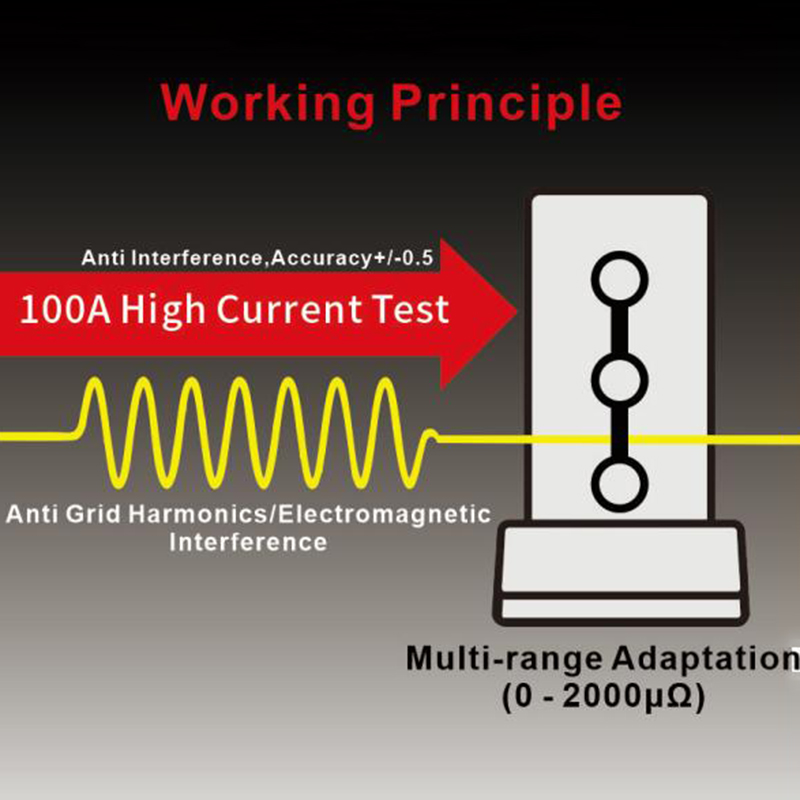

• Метод измерения высоких токов: Используется «четырехконтактный метод измерения (метод Кельвина)», при котором к тестируемой петле подается постоянный высокий ток 100–600 А (значительно выше, чем тестовый ток обычных мультиметров). Это эффективно исключает помехи от контактного и проводникового сопротивления, обеспечивая точность измерения ±0,5% от показания + 2 мкОм;
• Автоматическая обработка данных: Встроенный высокоточный АЦП собирает сигналы напряжения и тока в реальном времени, автоматически вычисляет значение сопротивления (\(R = U/I\)) и отображает его напрямую, избегая ошибок ручного расчета;
• Защита от помех: Оснащен фильтрующей схемой промышленной частоты, способной противостоять помехам от гармоник электросети и электромагнитного излучения в сложных условиях, таких как подстанции и цеха, обеспечивая стабильные измерения.

(II) Гибкая адаптируемость к различным сценариям

• Широкий диапазон измерений: Диапазон измерений обычно включает несколько регулируемых диапазонов, таких как 0–200 мкОм и 0–2000 мкОм, что позволяет адаптироваться к потребностям тестирования различного оборудования, такого как высоковольтные автоматические выключатели, низковольтные контакторы, кабельные соединения и заземляющие сетки;
• Удобство в использовании: Поддерживает запуск теста одним нажатием кнопки и автоматическую разрядку (сбрасывает остаточный заряд в контуре после тестирования для обеспечения безопасности). Некоторые модели оснащены сенсорными экранами и функциями хранения данных, что позволяет сохранять исторические данные и экспортировать отчеты;
• Комплексная защита: имеет функции защиты от перегрузки по току, перенапряжения и короткого замыкания, предотвращающие повреждение тестируемого оборудования или самого прибора из-за чрезмерного испытательного тока.

При измерении малых сопротивлений обычные мультиметры подвержены влиянию «сопротивления проводов» и «сопротивления контактов измерительных проводов» (обычно от десятков до сотен микроом), что приводит к значительным отклонениям результатов. Тестер сопротивления петли использует четырехконтактный метод измерения для принципиального решения этой проблемы, принцип которого можно описать как «двухступенчатое разделение»:

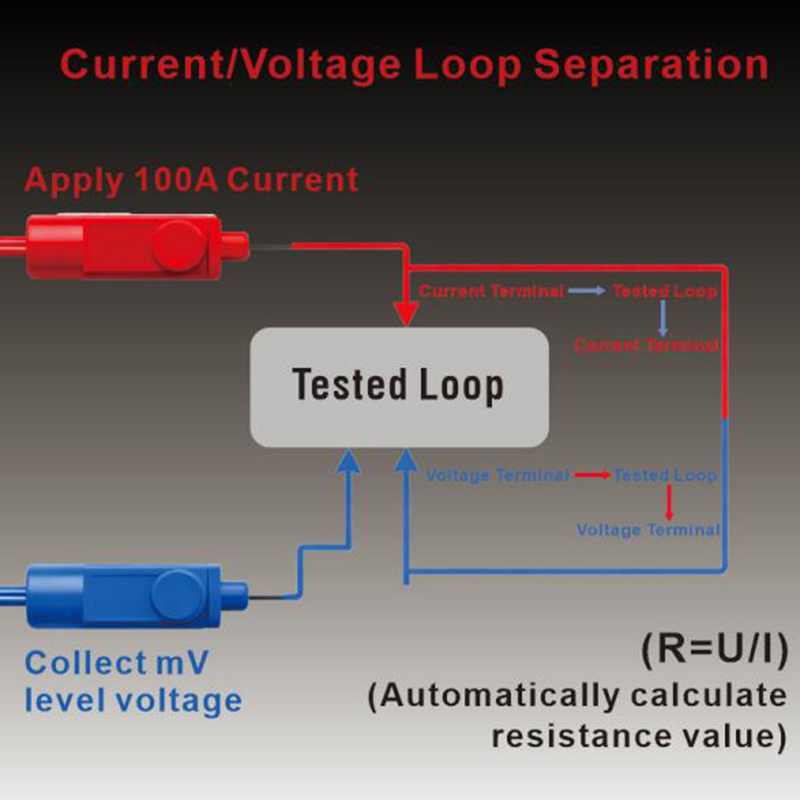

1. Разделение контуров тока и напряжения:

• «Токовые клеммы (C1, C2)» прибора подают постоянный высокий ток (например, 200 А) на тестируемую петлю, образуя независимую токовую петлю;
• «Выводы напряжения (P1, P2)» собирают только небольшое напряжение (обычно на уровне милливольт, мВ) на тестируемом элементе и не участвуют в передаче тока, что позволяет избежать помех от сопротивления проводов и контактного сопротивления;

2. Точный расчет на основе закона Ома:

Встроенный чип прибора в реальном времени собирает приложенный ток (\(I\)) и собранное напряжение (\(U\)), автоматически вычисляет сопротивление контура (\(R = U/I\)) в соответствии с законом Ома и, наконец, отображает точный результат.

Применение тестера сопротивления контура охватывает весь жизненный цикл электрооборудования, при этом основные сценарии применения сосредоточены на трех ключевых областях:

(I) Производство силового оборудования и заводская инспекция

• Определяет сопротивление контактной петли высоковольтных автоматических выключателей и разъединителей, чтобы гарантировать соответствие заводской продукции отраслевым стандартам;
• Выявляет проблемы качества в местах соединения обмоток трансформатора и реактора.

(II) Монтаж и ввод в эксплуатацию энергетического оборудования

• Измеряет сопротивление точек подключения шин подстанции и клеммных соединений кабелей, чтобы определить, насколько прочна установка и чиста ли контактная поверхность;
• Проверяет сопротивление соединений автоматических выключателей и контакторов в высоковольтных и низковольтных распределительных устройствах, чтобы избежать потенциальных угроз безопасности, вызванных неправильной установкой.

(III) Эксплуатация и техническое обслуживание энергосистемы. Капитальный ремонт.

• Регулярно проверяет контактное сопротивление высоковольтных выключателей в процессе работы, отслеживает тенденцию изменения сопротивления (например, если сопротивление увеличивается более чем на 10% в год, необходимо своевременно принять меры);
• В процессе поиска неисправностей измеряется сопротивление предположительно перегретых деталей для определения мест повреждений, таких как окисление и ослабление соединений (например, перегрев кабельных соединений часто сопровождается значительным увеличением сопротивления).

Тестер сопротивления контура, являясь незаменимым инструментом для контроля состояния электрических соединений, не только обеспечивает надежность ключевых соединительных элементов в энергосистемах и электрооборудовании, но и эффективно снижает риск неисправностей, вызванных плохими соединениями, обеспечивая надежную поддержку безопасной, стабильной и эффективной работы всей электрической системы.
