Экспериментальное оборудованиеСтенд для испытаний частичных разрядов
1. Зачем нам нужен стенд для испытаний на частичный разряд?

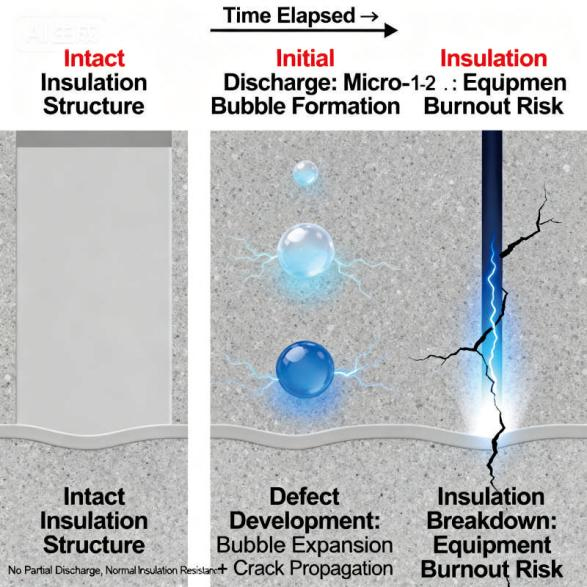

Изоляционная система силового оборудования подобна «защитному барьеру» человеческого тела, а частичный разряд является «ранним сигналом» повреждения изоляции. Это явление частичного пробоя, происходящее внутри или на поверхности изоляции, имеет начальную величину разряда, равную пикокулоновому уровню (1 пКл = 10⁻¹²Кл), которое совершенно невидимо невооруженным глазом, но непрерывно разрушает изоляционные материалы, в конечном итоге приводя к пробою изоляции и выходу оборудования из строя.
Основная ценность стенда для испытаний на частичные разряды заключается в выявлении этих скрытых дефектов на ранней стадии, до ввода оборудования в эксплуатацию или во время эксплуатации и технического обслуживания. Будь то заводская инспекция в процессе производства, испытания при передаче оборудования на место или плановое техническое обслуживание, это незаменимый «контрольный пункт качества», который может эффективно снизить потенциальные риски для безопасности при эксплуатации энергосистем. Изоляционная система энергооборудования подобна «защитному барьеру» человеческого тела, а частичный разряд является «ранним сигналом» отказа изоляции. Это явление частичного пробоя, происходящее внутри или на поверхности изоляции, имеет начальную величину разряда на уровне пикокулона (1 пКл = 10⁻¹²Кл), которое совершенно невидимо невооруженным глазом, но непрерывно разрушает изоляционные материалы, в конечном итоге приводя к пробою изоляции и выходу оборудования из строя.
2. Основные функции
Стенд для испытаний на частичные разряды — это не просто «детектор включения/выключения»; его функции охватывают весь процесс от захвата сигнала до анализа дефектов, и конкретно разделены на три основные области применения:
1) Точное улавливание слабых сигналов
Сигналы частичных разрядов, генерируемые дефектами изоляции, чрезвычайно слабы и уязвимы для внешних электромагнитных помех. Высококачественные испытательные стенды оснащены высокочувствительными импульсными датчиками тока и предусилителями, которые могут точно фиксировать сигналы разрядов с уровнем значимости до 1 пКл в сложных условиях — это эквивалентно звуку падающей иглы в шумной мастерской.
2) Комплексный анализ характеристик расхода
Благодаря встроенной системе анализа данных, испытательный стенд может генерировать многомерные результаты обнаружения:
Показатель объема сброса: интуитивно отражает интенсивность сброса и позволяет определить, превышает ли он стандарт;

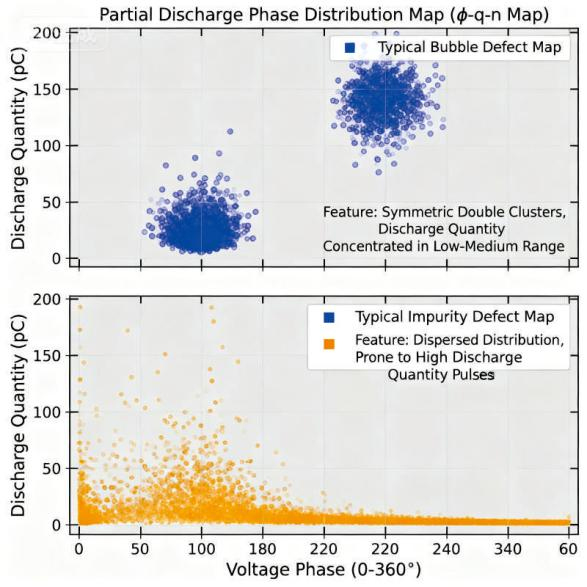

Карта распределения фаз: разрядные сигналы различных дефектов (таких как пузырьки, примеси, трещины) имеют уникальное распределение по фазам напряжения, что может быть использовано для идентификации типов дефектов;
Кривая изменения тренда: отслеживает изменение количества разрядов в зависимости от напряжения и времени для оценки скорости развития дефектов.
3. Адаптация к потребностям многосценарного тестирования. 2. Основные функции.
Испытательный стенд может гибко адаптироваться как для высокоточной диагностики в лабораториях, так и для пакетного экспресс-тестирования в цехах. Он может тестировать оборудование, охватывающее всю цепочку энергосистемы:
● Силовые трансформаторы и реакторы;
● Высоковольтные автоматические выключатели и электроприборы с распределительным устройством;
● Силовые кабели и принадлежности;
● Основные компоненты, такие как трансформаторы и изоляторы.
4. Выявление внутренней структуры: четыре системы обеспечивают точное обнаружение.
Надежный стенд для испытаний на частичные разряды основан на синергии четырех основных систем, ни одна из которых не может отсутствовать:
1. Система генерации высокого напряжения: моделирование условий эксплуатации оборудования.
В качестве «источника возбуждения сигнала» он может обеспечивать стабильное и регулируемое высокое испытательное напряжение (переменное, постоянное или импульсное напряжение) в диапазоне до 100 кВ и выше, точно имитируя электрическое поле оборудования в реальных условиях эксплуатации и позволяя «активно выявлять» потенциальные дефекты.
2. Система обнаружения сигнала: «Чувствительная антенна» для выявления дефектов.
В состав системы входят различные компоненты обнаружения, такие как импульсные датчики тока и ультразвуковые датчики, в паре с малошумящими предусилителями. Она способна усиливать слабые сигналы разряда в тысячи раз, одновременно отфильтровывая внешние помехи от электросетей и двигателей, что обеспечивает достоверность данных обнаружения.
3. Система обработки данных: «Интеллектуальный мозг» для анализа дефектов
Он состоит из промышленных компьютеров и специализированного программного обеспечения для обнаружения, и обладает такими функциями, как сбор сигналов в реальном времени, отображение осциллограмм и расчет параметров. Стандартные испытательные стенды также поддерживают хранение и отслеживание данных и могут автоматически генерировать отчеты об обнаружении, соответствующие международным стандартам, таким как GB/T 7354 и IEC 60270.
4. Система экранирования и защиты от помех: создание «зоны обнаружения, свободной от помех».
Сам испытательный стенд имеет цельнометаллическую экранированную конструкцию, а некоторые модели высокого класса могут использоваться в экранированных помещениях для эффективной изоляции от внешних электромагнитных помех. Одновременно с этим, для тестирования используются экранированные кабели, что позволяет избежать потери сигнала и помех во время передачи, дополнительно повышая точность обнаружения.
5. Пример применения в промышленности: заводская проверка высоковольтных автоматических выключателей.
На нашей линии по производству автоматических выключателей каждое изделие проходит проверку на стенде для испытаний на частичные разряды. Во время испытания на вакуумный прерыватель внутри автоматического выключателя подается переменное напряжение 25 кВ. Если величина разряда превышает 50 пКл, изделие считается некачественным. Этот процесс позволяет ежегодно выявлять сотни изделий с дефектами изоляции, что значительно снижает процент отказов после продажи.
