Экспериментальное оборудованиеУстройство для испытания на выдерживаемое напряжение промышленной частоты

В области энергетических систем и электрооборудования изоляционные характеристики имеют решающее значение для обеспечения безопасной эксплуатации оборудования. Прибор для испытания на выдерживаемое напряжение на промышленной частоте, представляющий собой специализированное устройство, способное имитировать напряжение промышленной частоты (50 Гц/60 Гц) и проверять прочность изоляции оборудования, является ключевым инструментом для выявления дефектов изоляции и предотвращения аварий, связанных с пробоем изоляции, создавая надежную «изоляционную защиту» для электрооборудования.

В процессе длительной эксплуатации электрооборудование (например, трансформаторы, кабели, изоляторы и распределительные устройства) может испытывать ухудшение изоляционных характеристик из-за таких факторов, как влага, старение, механические повреждения и прилипание загрязнений. Когда изоляция оборудования перестает выдерживать нормальное или кратковременное перенапряжение в электросети, происходит пробой изоляции, что приводит к коротким замыканиям, выходу оборудования из строя или даже отключению электроэнергии.

Основная ценность прибора для испытания на выдерживаемое напряжение промышленной частоты заключается в проверке надежности изоляции в лабораторных или производственных условиях путем приложения испытательного напряжения промышленной частоты, превышающего номинальное напряжение оборудования (обычно в 1,5-3 раза). Это значение конкретно отражается в двух параметрах:
1. Контроль качества: В ходе заводской инспекции оборудования и ввода в эксплуатацию испытания подтверждают соответствие конструкции изоляции стандартам, что предотвращает ввод в эксплуатацию некачественной продукции;
2. Раннее предупреждение при эксплуатации и техническом обслуживании: Регулярные проверки во время эксплуатации позволяют выявлять старение изоляции и потенциальные повреждения, обнаруживая «скрытые дефекты» заранее, чтобы избежать внезапных отказов.

Устройство для испытания на выдерживаемое напряжение промышленной частоты — это не просто «высоковольтный генератор». Его функции разработаны на основе точного регулирования напряжения, мониторинга состояния в реальном времени и защиты, при этом основные функции разделены на три категории:

(I) Точное выходное напряжение промышленной частоты

• Широкий диапазон напряжения: выходное напряжение можно регулировать от нескольких сотен вольт до нескольких сотен киловольт (например, 0-5 кВ для тестирования низковольтного оборудования, 0-100 кВ для тестирования высоковольтных кабелей), адаптируясь к потребностям оборудования с различными уровнями напряжения;
• Стабильное и управляемое напряжение: используется комбинированная структура «регулятор напряжения + повышающий трансформатор» в сочетании со схемой стабилизации напряжения, обеспечивающая низкий уровень искажения выходного напряжения (≤5%) и точность напряжения до ±1%.

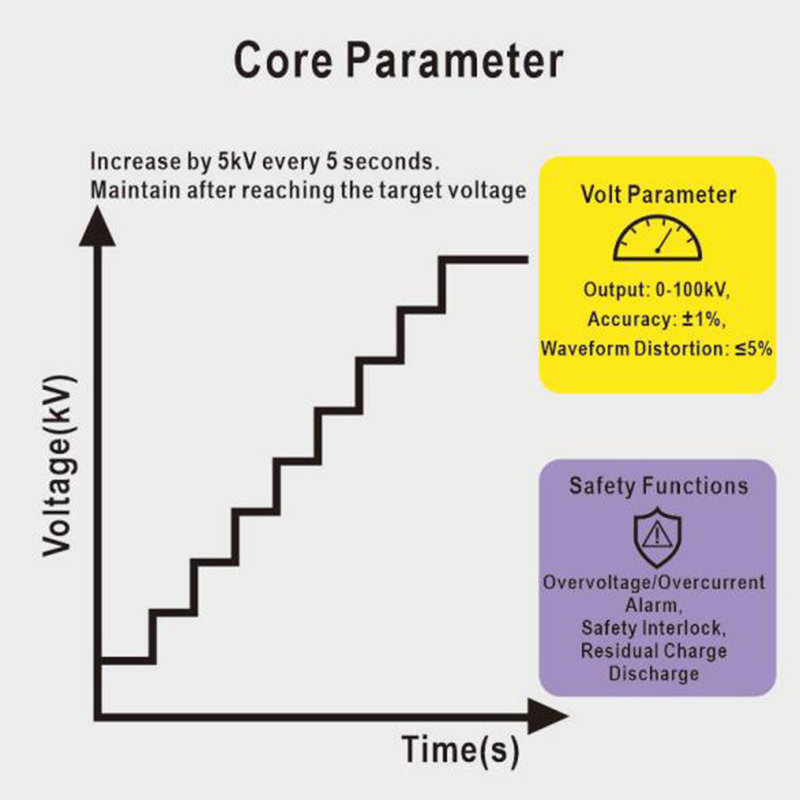

• Режим повышения напряжения: Поддерживает ручное или автоматическое повышение напряжения (например, увеличение на 5 кВ каждые 5 секунд), предотвращая повреждение изоляции, вызванное внезапными скачками напряжения, и облегчая наблюдение за изменениями состояния изоляции.

(II) Мониторинг состояния изоляции в режиме реального времени

• Контроль тока утечки: Встроенный высокоточный амперметр (диапазон: мкА-мА) для мониторинга тока утечки оборудования в режиме реального времени во время испытаний; внезапное увеличение тока утечки указывает на потенциальные дефекты изоляции (например, частичный пробой или попадание влаги);
• Контроль времени испытания на выдерживаемое напряжение: время испытания можно установить заранее (например, 1 минуту или 5 минут, в соответствии со стандартами, такими как GB/T 16927.1). По истечении установленного времени напряжение автоматически снижается, чтобы избежать повреждения изоляции, вызванного длительным перенапряжением;
• Функция оповещения о нештатных ситуациях: если напряжение превышает установленный диапазон или ток утечки превышает стандарт, устройство немедленно подает звуковой и визуальный сигнал тревоги и автоматически отключает высоковольтный выход, чтобы предотвратить эскалацию аварии.

(III) Многоуровневая защита

• Защита от перегрузки по току: оснащена защитой от перенапряжения и защитой от короткого замыкания. Высоковольтный выходной терминал оборудован высоковольтным заземляющим выключателем для быстрого разряда остаточных зарядов после испытания;
• Защита персонала: В зонах высокого напряжения установлены блокировки безопасности (например, блокировки дверей и ограждений), которые автоматически отключают высокое напряжение при случайном проникновении персонала. Панель управления физически изолирована от высоковольтной части, а для измерительных проводов используются высоковольтные изолированные кабели (выдерживаемое напряжение ≥2 выходного напряжения);
• Механизм защиты оборудования: Встроенная защита от холостого хода (отсутствие повышения напряжения при отсутствии нагрузки) и защита от перегрева (отключение при перегреве повышающего трансформатора) предотвращают повреждение самого устройства.

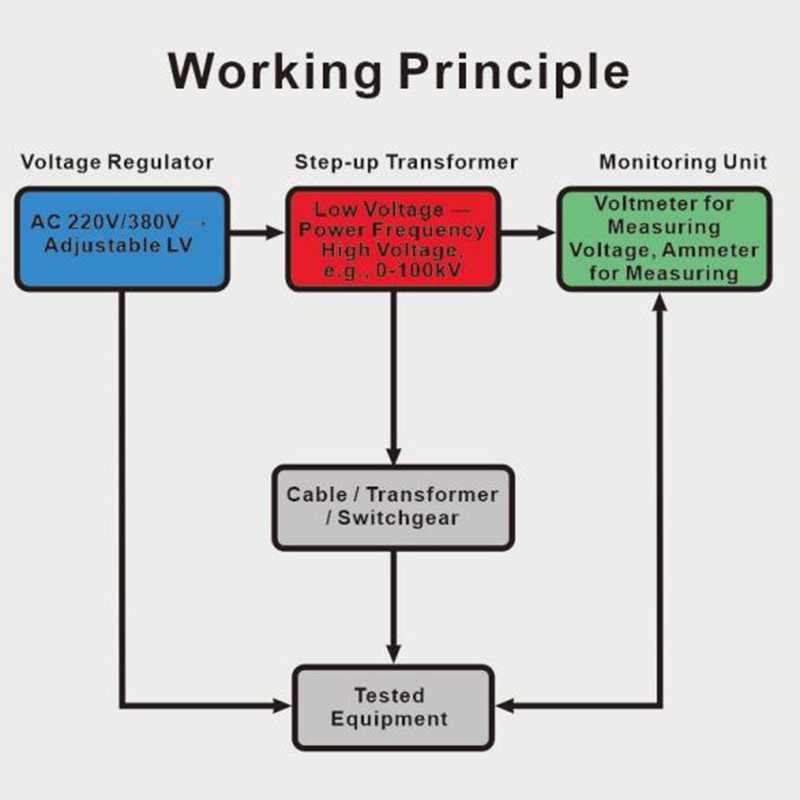

Прибор для испытания на выдерживаемое напряжение промышленной частоты осуществляет проверку изоляции в четыре этапа: «регулирование напряжения — повышение — применение — мониторинг», с основным принципом работы, описанным ниже:

1. Регулировка напряжения: Напряжение в сети (переменный ток 220 В/380 В) регулируется с помощью стабилизатора напряжения (автотрансформатора или электрического стабилизатора напряжения) для получения регулируемого низковольтного переменного тока;
2. Генерация высокого напряжения: Регулируемое низковольтное электричество подается на повышающий трансформатор, и напряжение повышается до высокого напряжения промышленной частоты, необходимого для испытаний, за счет соотношения витков первичной и вторичной обмоток трансформатора (например, 1:100);
3. Применение высокого напряжения: Выходной клеммный разъем высокого напряжения подключается к изоляционной части испытываемого оборудования (например, к двум концам кабеля, внутренней и внешней оболочкам распределительного устройства) для подачи заданного испытательного напряжения;
4. Мониторинг состояния: Во время испытания амперметр утечки контролирует ток утечки через изоляцию оборудования, а вольтметр отображает выходное напряжение в режиме реального времени. Если изоляция в порядке, ток утечки остается в небольшом диапазоне (например, ≤100 мкА); при пробое изоляции ток утечки резко возрастает, и устройство немедленно подает сигнал тревоги и отключает питание.

Прибор для испытания на выдерживаемое напряжение промышленной частоты имеет широкий спектр применения, охватывающий такие области, как энергетика, промышленность и железнодорожный транспорт. Основные области его применения сосредоточены на трех типах оборудования:

(I) Основное оборудование энергетических систем

• Трансформаторы и измерительные трансформаторы: Проверьте изоляцию между обмотками и землей, а также между обмотками, чтобы убедиться в их способности выдерживать перенапряжение в электросети;
• Высоковольтные кабели и изоляторы: Определение допустимой нагрузки изоляционных слоев кабелей и изоляторов, а также выявление повреждений изоляции в процессе производства или монтажа;
• Распределительные устройства и автоматические выключатели: Проверьте изоляцию между шкафом и заземлением, а также между фазами, чтобы исключить утечки или риски пробоя во время работы.

(II) Промышленное электрооборудование

• Двигатели и генераторы: Проверьте изоляцию обмоток статора и ротора, чтобы избежать перегорания двигателя из-за старения изоляции;
• Низковольтные электроприборы и распределительные коробки: Проведение испытаний на выдерживаемое напряжение промышленной частоты на низковольтных распределительных устройствах, контакторах и автоматических выключателях (обычно с подачей напряжения 2,5 кВ) в соответствии с требованиями GB 7251.1;
• Новое энергетическое оборудование: Проверка изоляции фотоэлектрических инверторов и шкафов с батареями для хранения энергии, чтобы обеспечить безопасное подключение новых энергетических систем к сети.

(III) Эксплуатация, техническое обслуживание и капитальный ремонт электрооборудования

• Регулярные профилактические испытания: Проводите испытания на выдерживаемое напряжение на эксплуатируемом оборудовании в соответствии с циклом эксплуатации и технического обслуживания (например, раз в 1-3 года) для отслеживания тенденций старения изоляции (например, ежегодное увеличение тока утечки кабеля указывает на деградацию изоляции);
• Обнаружение неисправностей после срабатывания защиты: После короткого замыкания или срабатывания защиты оборудования используйте испытания на выдерживаемое напряжение, чтобы определить, повреждена ли изоляция, избегая «работы с дефектами»;
• Приемка после капитального ремонта: После капитального ремонта оборудования (например, замены изоляционных элементов или перемотки обмоток) необходимо провести испытания для проверки эффективности ремонта и убедиться в восстановлении изоляционных характеристик до требуемого уровня.

Прибор для проверки выдерживаемого напряжения на промышленной частоте, являющийся незаменимым инструментом для обнаружения повреждений изоляции в энергетической и электротехнической промышленности, не только обеспечивает надежную основу для контроля качества, эксплуатации и технического обслуживания электрооборудования, но и эффективно снижает риск аварий, связанных с изоляцией, закладывая прочный фундамент для стабильной и безопасной работы всей энергосистемы.
