Экспериментальное оборудованиеТестер пробивного напряжения вторичной цепи промышленной частоты
В энергосистемах вторичная цепь играет важнейшую роль в управлении, защите, измерении и передаче сигналов. Качество её изоляции напрямую определяет безопасную и стабильную работу всей энергосистемы. В качестве основного устройства, обеспечивающего надёжность изоляции вторичной цепи, устройство, выдерживающее напряжение промышленной частоты во вторичной цепи, незаменимо в энергетике, техническом обслуживании электрооборудования и других ключевых областях.
1. Основная функция: Точная проверка характеристик изоляции.
Основное назначение этого устройства заключается в подаче на вторичную цепь переменного напряжения заданной промышленной частоты для проверки изоляционных характеристик всех электрических компонентов (например, реле, клемм) и соединительных проводов в цепи.
Почему этот тест важен?
При длительной эксплуатации вторичная цепь уязвима для таких факторов, как:
• Факторы окружающей среды: влажность, пыль или экстремальные температуры
• Износ: старение изоляционных материалов, механические повреждения проводов. Эти проблемы могут ухудшить изоляционные характеристики, приводя к таким неисправностям, как короткие замыкания или замыкания на землю, что угрожает нормальной работе основного оборудования (например, трансформаторов, автоматических выключателей) и даже представляет опасность для безопасности персонала.
Что обнаруживает устройство?
Проводя испытания на выдерживаемое напряжение, устройство может:
• Выявляйте скрытые недостатки изоляции до ввода оборудования в эксплуатацию или во время технического обслуживания.
• Срабатывание сигнализации о пробое изоляции (например, разряде, скачках тока) во время тестирования.
• Быстро выявляйте неисправные места, чтобы избежать отказов в процессе эксплуатации.
2. Принцип работы: Моделирование экстремальных условий для выявления рисков.

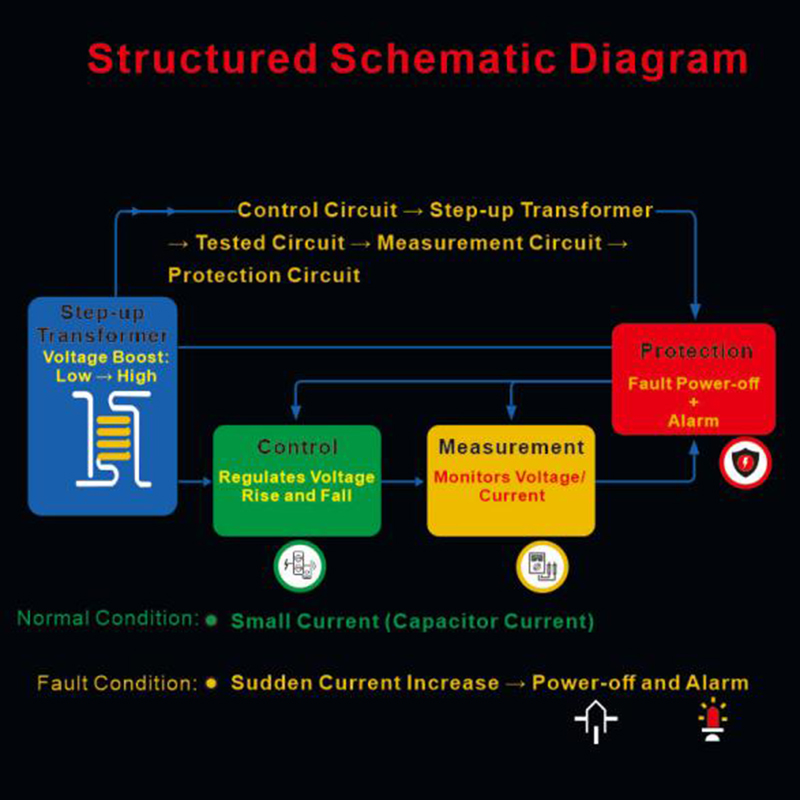

Устройство работает по принципу испытания на выдерживаемое переменное напряжение, при этом четыре основных компонента работают в синергии:
| Компонент | Основная роль |
| Повышающий трансформатор | Преобразует низкое входное напряжение в заданное высокочастотное напряжение (например, 1000 В/2000 В). |
| Схема управления | Регулирует скорость нарастания/спада напряжения и устанавливает продолжительность теста (автоматизировано для повышения точности). |
| Измерительная схема | Система в режиме реального времени отслеживает ключевые параметры: испытательное напряжение, ток утечки и стабильность напряжения. |
| Защитная цепь | Мгновенно отключает питание при пробое изоляции; предотвращает распространение повреждения. |

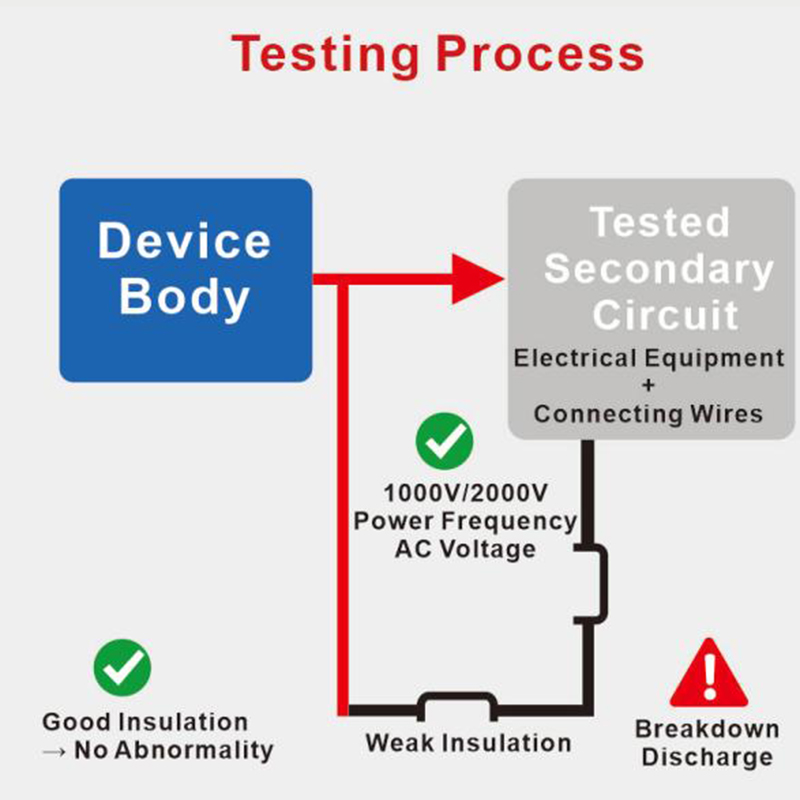

Типичный процесс тестирования:
• Повышение напряжения: Схема управления приводит в действие повышающий трансформатор для постепенного повышения напряжения до заданного значения (предотвращает внезапные скачки напряжения, которые могут повредить схему).
• Стабилизация и мониторинг: Поддерживайте тестовое напряжение в течение заданного времени (например, 1 минуты); измерительная схема отслеживает ток утечки (нормальное значение: минимальный емкостной ток).
• Реагирование на неисправность: При повреждении изоляции (например, пробое) происходит скачок тока утечки → срабатывает защитная цепь, отключается питание и подаются звуковые/визуальные сигналы тревоги.
3. Ключевые преимущества: надежность, удобство и безопасность.
1. Высокая надежность
• В устройстве используются высокоточные повышающие трансформаторы и электронные компоненты промышленного класса для обеспечения стабильного выходного напряжения (погрешность ≤ ±1%).
• В измерительной системе используется технология защиты от помех, позволяющая избежать ошибок, вызванных внешним электромагнитным шумом.
2. Удобство в использовании
• Оснащен сенсорным экраном/кнопочной панелью для интуитивно понятной настройки параметров (тестовое напряжение, продолжительность).
• Поддерживает автоматический режим тестирования: автоматическое повышение напряжения, автоматическое удержание напряжения, автоматическое разряд — что снижает вероятность ошибок при ручном управлении.
3. Многоуровневая защита
Для предотвращения рисков, связанных с высоким напряжением, устройство включает в себя следующие компоненты:
• Блокировка высокого напряжения: отключает питание, если зона тестирования случайно открыта.
• Защита от поражения электрическим током: предотвращает поражение электрическим током благодаря надежному заземлению корпуса.
• Защита от перегрузки по току/перенапряжения: немедленно отключается, если параметры превышают допустимые пределы.
4. Сценарии применения: Защита энергосистем на протяжении всего жизненного цикла
1. Производство электрооборудования и заводская инспекция
• Используется для предпродажной проверки изделий, связанных с вторичными цепями (например, панелей управления, защитных реле). С завода допускаются только изделия, прошедшие испытание на выдерживаемое напряжение, что гарантирует отсутствие дефектов изоляции в новом оборудовании.
2. Монтаж и ввод в эксплуатацию энергетического оборудования.
• После прокладки вторичных цепей (например, на подстанциях) устройство проверяет всю цепь для выявления проблем, связанных со строительством:
• Повреждение изоляции из-за вытягивания проводов
• Недостаточное расстояние между изоляторами из-за ненадежных соединений.
Перед подключением к сети обеспечивает соответствие цепи стандартам безопасности.
3. Эксплуатация и техническое обслуживание энергосистемы
• Проводит регулярные профилактические проверки (например, ежегодные проверки) действующих вторичных цепей с целью:
• Отслеживайте тенденции старения изоляции (например, увеличение тока утечки, указывающее на деградацию материала).
• Выявление проблем с изоляцией, связанных с влажностью, в условиях повышенной влажности. Позволяет проводить профилактическое обслуживание и предотвращать незапланированные отключения электроэнергии.
В заключение, вторичной цепи устройства, выдерживающего напряжение промышленной частоты Он действует как «специалист по изоляции» для энергосистем. Благодаря своим точным возможностям тестирования, научному принципу работы и широкой области применения, он обеспечивает надежность вторичных цепей, закладывая прочную основу для безопасной и эффективной работы всей энергосистемы.
