Экспериментальное оборудованиеТестер механических характеристик переключателей

В энергосистемах механические характеристики высоковольтных выключателей (таких как автоматические выключатели и разъединители) напрямую определяют надежность их коммутационных операций. Даже задержка срабатывания на уровне миллисекунд или отклонение хода на уровне миллиметра могут привести к отказу выключателя, неправильной работе и авариям в энергосистеме. Специализированное устройство для точного определения ключевых механических параметров выключателей, таких как время открытия/закрытия, скорость и ход, — тестер механических характеристик выключателей — действует как «детектор работоспособности», обеспечивая безопасную работу высоковольтных выключателей.

Механические неисправности составляют более 60% всех неисправностей высоковольтных выключателей, в основном вызванные такими проблемами, как заклинивание механизма, усталость пружин и износ контактов. Эти проблемы напрямую приводят к:
• Чрезмерно длительное время открытия/закрытия, что делает невозможным быстрое прерывание токов короткого замыкания;
• Ненормальная скорость срабатывания, приводящая к абляции контактов или повреждению изоляции;
• Отклонение хода/перебег, приводящее к плохому контакту или нарушению герметичности.

Основная ценность тестера механических характеристик переключателей заключается в возможности точного измерения параметров всего процесса переключения с точностью до миллисекунды, что позволяет заблаговременно выявлять «скрытые механические опасности». Эта ценность проявляется, в частности, в двух аспектах:
1. Контроль качества: В ходе заводской инспекции оборудования и ввода в эксплуатацию проверяется соответствие механических характеристик переключателей стандартам, таким как GB/T 1984-2014;
2. Система раннего предупреждения об угрозе безопасности при эксплуатации и техническом обслуживании: В процессе эксплуатации система проводит регулярные испытания для отслеживания тенденций изменения параметров (например, ежегодного увеличения времени открытия), оценивает степень износа механизма и предотвращает «эксплуатацию с дефектами».

Функционал прибора для измерения механических характеристик переключателей разработан с учетом принципов «полного охвата параметров», «высокоточной обработки данных» и «адаптации к различным сценариям», при этом основные функции разделены на три категории:

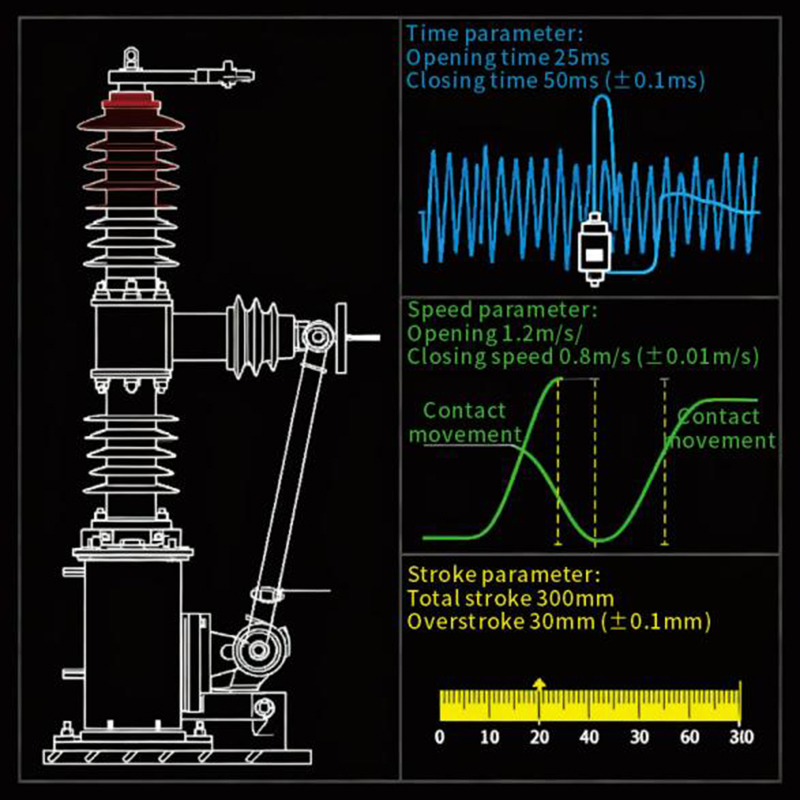

(I) Высокоточное измерение ключевых механических параметров

• Временные параметры: Точно измеряет время открытия, время закрытия, синхронизацию открытия и синхронизацию закрытия (с точностью ±0,1 мс), фиксируя разницу во времени между действиями нескольких прерываний в многоразъемных выключателях;
• Параметры скорости: Использует фотоэлектрические датчики или датчики перемещения для измерения средней скорости открытия, средней скорости закрытия и максимальной скорости (с точностью ±0,01 м/с), определяя, является ли движение контакта стабильным;
• Параметры гребка: Определяет значения перемещения, такие как общий ход, перебег и расстояние открытия (с точностью ±0,1 мм), проверяя, соответствуют ли глубина проникновения контакта и расстояние открытия стандартам;
• Рабочие параметры: Некоторые модели способны измерять крутящий момент и энергию во время операций открытия/закрытия переключателя, оценивая состояние выходного сигнала рабочего механизма.

(II) Адаптация к различным типам переключателей

• Типы коммутаторов, подпадающие под действие данного правила: Обеспечивает тестирование различных высоковольтных выключателей, включая вакуумные выключатели, выключатели с SF₆, выключатели с минимальным содержанием масла и разъединители;
• Гибкое согласование датчиков: Оснащен несколькими типами датчиков перемещения (фотоэлектрическими, электромагнитными, датчиками натяжения кабеля и т. д.), адаптирующимися к переключающим структурам с различными контактными движениями (например, вертикальным перемещением, вращательным движением);
• Источник питания с широким диапазоном напряжения: Поддерживает подключение нескольких источников питания, таких как постоянный ток 220 В/110 В, что соответствует требованиям к питанию механизмов управления коммутаторами на объекте.

(III) Цифровизация и обеспечение безопасности

Визуализация данных: Встроенный дисплей может в режиме реального времени отображать кривые действия (кривая смещения во времени, кривая скорости во времени), наглядно демонстрируя процесс переключения;
Хранение и экспорт данных: Может хранить тысячи записей результатов тестирования и поддерживает экспорт отчетов через USB-накопитель, что упрощает архивирование и анализ данных;
Защита и безопасность: Устройство оснащено защитой от перегрузки по току и защитой от обратной полярности. Измерительные провода изготовлены из высоковольтных изоляционных материалов, что исключает риск поражения электрическим током на объекте.

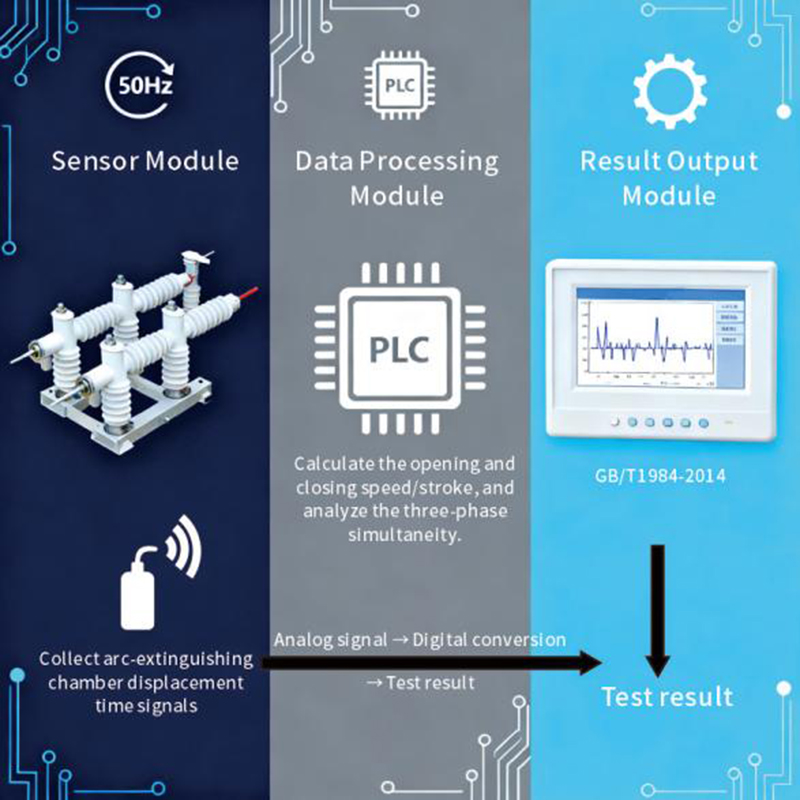

Тестер механических характеристик переключателей обеспечивает точное измерение в три этапа: «сбор сигнала — обработка данных — вывод результата», при этом основной принцип работы следующий:

1. Сбор сигналов

• Сигналы времени: Подключается к вспомогательным контактам выключателя для регистрации временных точек включения/выключения катушки и включения/выключения вспомогательных контактов;
• Сигналы смещения: Устанавливает датчики перемещения на контакты переключателя или штоки управления для сбора данных об изменениях перемещения контактов в режиме реального времени.

2. Обработка данных

• Встроенная высокоточная плата сбора данных преобразует аналоговые сигналы (смещение, напряжение), получаемые от датчиков, в цифровые сигналы;
• Микросхема вычисляет скорость на основе изменений смещения (скорость = разница смещения / разница времени) и анализирует такие параметры, как синхронизация и длительность действия, в сочетании с временными узлами.

3. Результат выполнения

• Автоматически генерирует отчет о тестировании, показывающий сравнение измеренных значений со стандартными значениями различных параметров и отмечающий статус «соответствует требованиям»/«не соответствует требованиям»;
• Строит кривые действия, интуитивно отображая полный процесс переключения от «открытия → закрытия» или «закрытия → открытия».

Применение тестера механических характеристик выключателей охватывает весь процесс «производство-монтаж-эксплуатация и техническое обслуживание» высоковольтных выключателей, при этом основные сценарии сосредоточены на трех основных областях:

(I) Производство силового оборудования и заводская инспекция

• Проводит испытания механических характеристик новых высоковольтных автоматических выключателей и разъединителей для обеспечения соответствия таких параметров, как время открытия/закрытия, скорость и ход, заводским стандартам;
• Выявляет такие проблемы, как заклинивание механизмов и отклонения при установке датчиков во время сборки, предотвращая попадание на рынок некачественной продукции.

(II) Монтаж и ввод в эксплуатацию энергетического оборудования

• В ходе строительства или расширения подстанций проводит испытания механических характеристик вновь установленных выключателей для проверки качества монтажа (например, правильность регулировки шатуна, гибкость механизма);
• Проверяет встроенные переключатели в газоизолированных распределительных устройствах (ГИС), чтобы убедиться, что их рабочие характеристики соответствуют характеристикам всего оборудования.

(III) Эксплуатация и техническое обслуживание энергосистемы. Капитальный ремонт.

• Проводит регулярные испытания (например, раз в год) работающих высоковольтных выключателей для отслеживания изменений параметров (например, снижение скорости размыкания может указывать на усталость пружины);
• После обнаружения неисправностей в переключателях, таких как сбой в работе или неправильное управление, проводится анализ кривых работы с помощью тестов для определения причины неисправности (например, внезапное падение скорости может указывать на заклинивание механизма).

Являясь ключевым инструментом обеспечения механической надежности высоковольтных выключателей, тестер механических характеристик выключателей не только восполняет пробел в высокоточном определении параметров работы выключателей, но и обеспечивает надежную базу данных для управления высоковольтными выключателями на протяжении всего их жизненного цикла, эффективно обеспечивая стабильность и безопасность работы энергосистемы.
