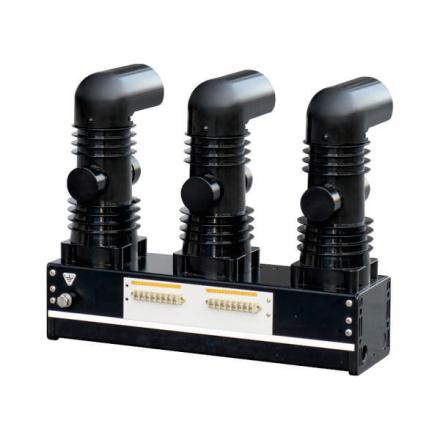

Высоковольтный вакуумный выключатель YTVB-12/630-25
Описание продукта
В высоковольтном вакуумном выключателе YTVB-12/M630-25 для внутреннего использования применяется трехфазный механизм прямого действия с магнитопроводящим материалом. Он отличается высокой скоростью срабатывания, малым управляющим током, минимальным дребезгом, стабильными механическими характеристиками и низким перенапряжением при переключении.
Он поддерживает фазовое разделение управления, а также фазовое разделение замыкания и размыкания, обеспечивая синхронное переключение с прерыванием тока при переходе через ноль и замыканием напряжения при переходе через ноль. Это значительно увеличивает срок службы выключателя, снижает перенапряжение при переключении и продлевает срок службы выключателя.
Механизм переключения объединяет пружины размыкания и пружины перекрытия, отличаясь простой общей конструкцией, компактными размерами, небольшим количеством компонентов и низким уровнем отказов. Он широко используется в шкафах активного подавления дуги и шкафах источников сигналов замыкания на землю, а также применяется для переключения конденсаторных батарей, двигателей и реакторов.
Подходит для защиты и контроля электрооборудования на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях.
Он широко используется в распределительных щитах кольцевой сети и подходит для управления нагрузками различного характера и в условиях, требующих частого включения.
Технические параметры
| Элемент | Единица | Параметр |
| Номинальное напряжение | КВ | 12 |
| Номинальный ток | А | 630 |
| Номинальная частота | Гц | 50 |
| Кратковременное выдерживание напряжения промышленной частоты Напряжение (1 мин) | КВ | Разлом/разлом 48, фаза/фаза, земля/земля 42 |
| Выдерживаемое напряжение при ударе молнии | КВ | Разлом/разлом 85, фаза/фаза, земля/земля 75 |
| Номинальный ток отключения при коротком замыкании | ТЕ | 25 |
| Номинальный ток короткого замыкания | ТЕ | 63 |
| Номинальный кратковременный выдерживаемый ток (4S) | ТЕ | 25 |
| Номинальный пиковый выдерживаемый ток | ТЕ | 63 |
| Номинальный ток отключения одноконденсаторной батареи | А | 630 |
| Номинальный ток пробоя при последовательном соединении конденсаторов | А | 400 |
| Номинальный ток отключения зарядки кабеля | А | 25А, 48 операций, уровень C2 |
| Количество номинальных срабатываний выключателя короткого замыкания | времена | 30 |
| Номинальная последовательность работы |
| O-0.3S-CO-180S-CO |
| Механическая жизнь | времена | 30000 |
| Допустимая толщина контактного износа | мм | 3 |
| Напряжение питания драйвера | В | DC 24 |
| Время хранения энергии | с | ≤5 |
| Расстояние между контактами | мм | 8+/-1 |
| Контактный инсульт | мм | 2+/-0,5 |
| Трехфазная синхронизация закрытия и открытия | РС | ≤2 |
| Время задержки контакта | РС | ≤2 |
| Расстояние между фазными центрами | мм | 150+/-1 |
| Скорость раскрытия (при начальном диаметре 4 мм) | РС | 0,8~1,4 |
| Скорость закрытия (при начальных 4 мм) | РС | 0,5~1,0 |
| Время работы | РС | 5~15 |
| Время закрытия | РС | 15~30 |
| Давление замыкания контакта | Н | 1800+/-200 |
| Сопротивление основной цепи на фазу (не превышающее) | мОм | ≤30 |

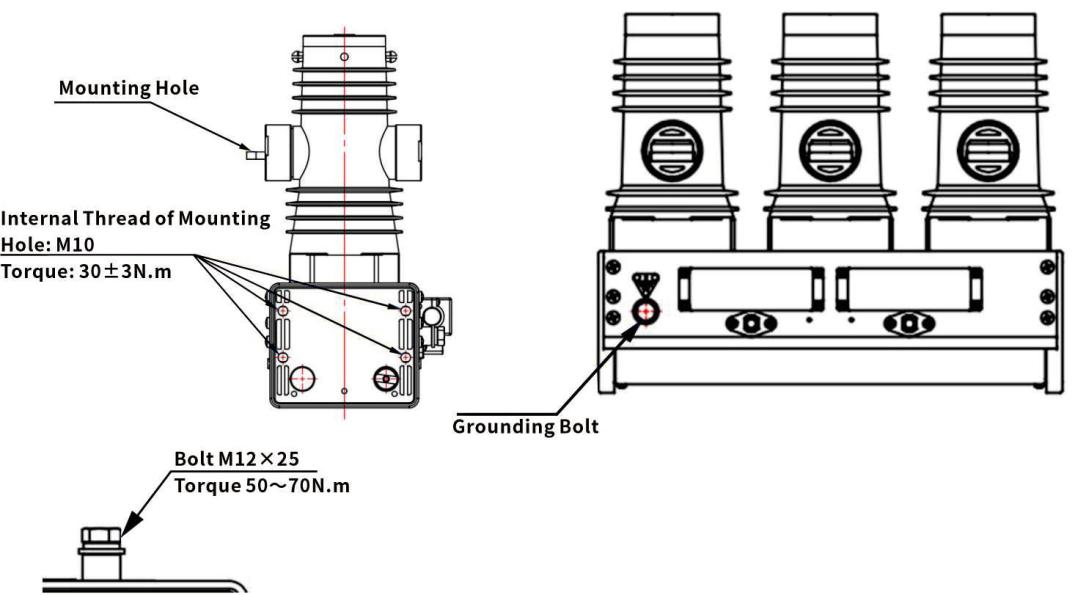

Схема установки
*Для получения более подробной информации, пожалуйста, свяжитесь с нашим отделом продаж, чтобы получить техническую документацию.
