Вакуумный выключатель ZN63(VS1)-12, устанавливаемый внутри контейнера.

Высокая теплоизоляция:
Подходит для компактных распределительных шкафов, обладает превосходными изоляционными свойствами, предотвращающими электрические пробои и обеспечивающими безопасность распределения электроэнергии внутри помещений.

Срочные новости:
Мгновенно отключает электропитание в случае неисправностей, сокращает продолжительность неисправности внутренних систем, уменьшая потери в распределительных шкафах и трансформаторах.

Низкое энергопотребление:
Низкое энергопотребление в нормальном режиме работы позволяет удовлетворить потребности в энергосбережении распределительных станций и снизить затраты при длительной эксплуатации.

Тушение сильной электрической дуги:
Эффективно гасит дуги при разрыве цепи, подходит для ограниченных внутренних помещений, исключает риск повторного возгорания дуги и гарантирует надежную работу.

Простая интеграция:
Может быть встроен в автоматизированные шкафы внутри помещений, обеспечивая дистанционное управление и повышая интеллектуальность распределительных станций электропитания.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Внутренний вакуумный выключатель типа ZN63(VS1)-12 представляет собой высоковольтное распределительное устройство внутреннего монтажа, подходящее для трехфазных энергосистем с номинальным напряжением 12 кВ и частотой 50 Гц. Он используется в качестве защитного и управляющего устройства. Благодаря особым преимуществам вакуумных выключателей, он особенно подходит для мест, где требуется частое включение при номинальном токе или многократное отключение токов короткого замыкания.

Внутренний вакуумный выключатель серии ZN63(VS1)-12 предназначен для стационарной установки и в основном используется в распределительных шкафах. Этот выключатель может использоваться как автономно, так и в кольцевых сетях электроснабжения, трансформаторах коробчатого типа или различных нестандартных системах электропитания.

Технические параметры

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Максимальное рабочее напряжение		кВ	630	630	630
Номинальный ток		А	1250	1250	1250
Номинальный ток отключения при коротком замыкании		ТЕ	20	25	31.5
Номинальный ток замыкания при коротком замыкании		ТЕ	50	63	80
Номинальный пиковый выдерживаемый ток		ТЕ	50	63	80
Номинальная устойчивость к короткому замыканию 4s		ТЕ	20	25	31.5
Номинальный уровень теплоизоляции	Устойчивость к промышленной частоте напряжение (до и после номинального торможения)	кВ	42 (Перелом)
	Ударопрочность (до и после превышения допустимого уровня торможения)		75 (Перелом)
Номинальная последовательность работы			Открытие -0,3 с Закрытие Открытие -180 с - Закрытие Открытие -0,3 с
Механическая жизнь		времена	1000
Номинальный ток отключения при коротком замыкании, время отключения.		В	50
Номинальное напряжение закрытия рабочего механизма (постоянный ток)		А	AC/DC 110、220
Номинальное напряжение открытия рабочего механизма (постоянный ток)		А	AC/DC 110、220
Свяжитесь с презентацией		мм	11±1
Перебег (длина сжатия контактной пружины)		РС	3,5±0,5
Время скачков при открытии и закрытии в три фазы		РС	≤ 2
Время отклика при закрытии контакта		РС	≤ 2
Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Максимальное рабочее напряжение		кВ	630	630	630
Номинальный ток		А	1250	1250	1250
Номинальный ток отключения при коротком замыкании		ТЕ	20	25	31.5
Номинальный ток замыкания при коротком замыкании		ТЕ	50	63	80
Номинальный пиковый выдерживаемый ток		ТЕ	50	63	80
Номинальная устойчивость к короткому замыканию 4s		ТЕ	20	25	31.5
Номинальный уровень теплоизоляции	Устойчивость к промышленной частоте напряжение (до и после номинального торможения)	кВ	42 (Перелом)
	Ударопрочность (до и после превышения допустимого уровня торможения)		75 (Перелом)
Номинальная последовательность работы			Открытие -0,3 с Закрытие Открытие -180 с - Закрытие Открытие -0,3 с
Механическая жизнь		времена	1000
Номинальный ток отключения при коротком замыкании, время отключения.		В	50
Номинальное напряжение закрытия рабочего механизма (постоянный ток)		А	AC/DC 110、220
Номинальное напряжение открытия рабочего механизма (постоянный ток)		А	AC/DC 110、220
Свяжитесь с презентацией		мм	11±1
Перебег (длина сжатия контактной пружины)		РС	3,5±0,5
Время скачков при открытии и закрытии в три фазы		РС	≤ 2
Время отклика при закрытии контакта		РС	≤ 2

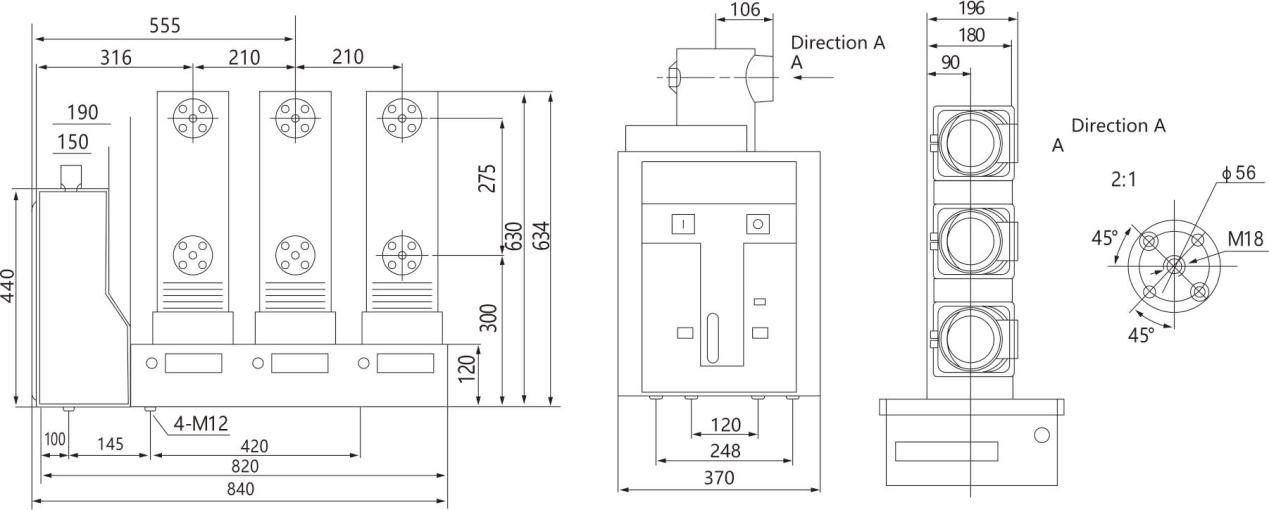

Схема установки

Вакуумный выключатель ZN63(VS1)-12 (2) для внутреннего использования в контейнерах
