Автоматический выключатель высокого напряжения ZN63A (VS1)-40.5 для внутреннего использования.
Описание продукта
Внутреннее высоковольтное вакуумное устройство VS1 (далее – автоматический выключатель) представляет собой внутреннее высоковольтное распределительное устройство для трехфазных систем переменного тока 50 Гц с номинальным напряжением 7,2–40,5 кВ. В качестве блока защиты и управления для оборудования электросетей, а также энергетического оборудования промышленных и горнодобывающих предприятий, оно подходит для мест с частой эксплуатацией и имеет возможность многократного и быстрого включения и выключения. Автоматический выключатель имеет интегрированную конструкцию механизма управления и корпуса, может использоваться как стационарный блок или как отдельная тележка с шасси.
Тип продукта и его значение
Условия окружающей среды при использовании
а. Температура окружающей среды
Максимальная температура: +40°C;
Минимальная температура: -15°C;
б. Влажность окружающей среды:
Среднесуточная относительная влажность: ≤ 95%;
Среднемесячная относительная влажность: ≤90%;
Среднесуточное давление пара: ≤2,2 МПа;
Среднемесячное давление пара: ≤1,8 МПа;
c. Высота над уровнем моря: не более 1500 м;
d. Интенсивность сейсмической активности: не более 8 градусов;
e. В месте использования отсутствуют протечки, легковоспламеняющиеся или взрывоопасные вещества, химически агрессивные газы и сильные вибрации.
Технические параметры
| Элемент | Единица | Параметр | ||||||
| Номинальное напряжение | КВ | 24 | ||||||
| Рейтинг Изоляция Уровень | 1-минутное выдерживаемое напряжение промышленной частоты Фаза-Земля | КВ | 85 | |||||
| Напряжение, выдерживаемое импульсом молнии (пиковое значение) | КВ | 85 | ||||||
| Номинальная частота | Гц | 50 | ||||||
| Номинальный ток | А | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Номинальный ток отключения при коротком замыкании (термостойкость) | ТЕ | 20 | 25 | | | | | |
| 25 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||
| 31.5 | 40 | 40 | 40 | 40 | 40 | |||
| Номинальный ток короткого замыкания при открытии и закрытии (динамическая устойчивость) | ТЕ | 50 | 63 | | | | | |
| 63 | 80 | 80 | 80 | 80 | 80 | |||
| 100 | 100 | 100 | 100 | 100 | 100 | |||
| Номинальная длительность короткого замыкания | с | 4 | ||||||
| Номинальное время срабатывания при коротком замыкании | А | 30 | ||||||
| Номинальная последовательность работы |
| O-CO-180S-CO | ||||||
| Время закрытия | РС | ≤60 | ||||||
| Время работы | РС | ≤50 | ||||||
| Общее время торможения | РС | 80 | ||||||
| Механическая жизнь | с | 10000 | ||||||
| Допустимая суммарная толщина износа для динамических и статических контактов | мм | 3 | ||||||

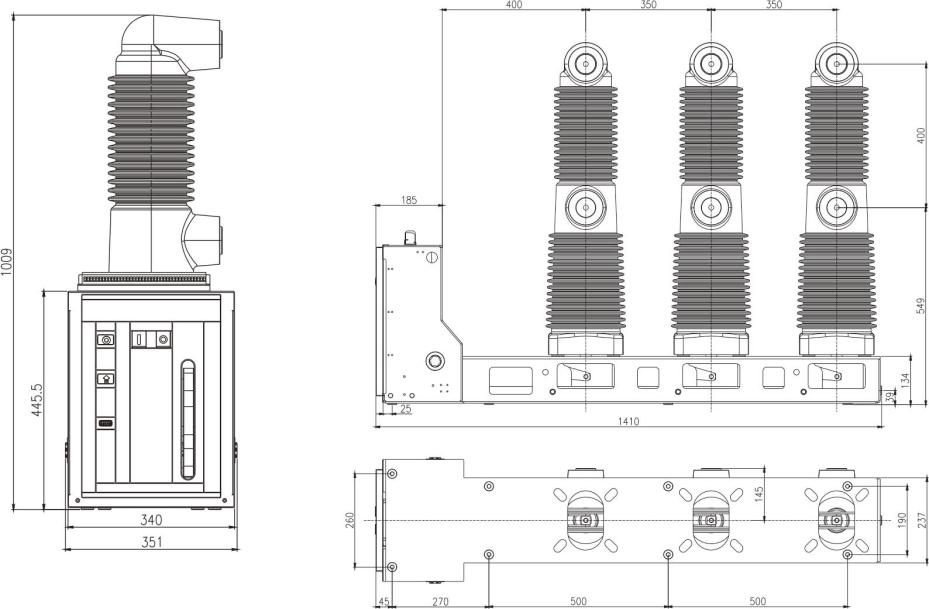

Схема установки
*Для получения более подробной информации, пожалуйста, свяжитесь с нашим отделом продаж, чтобы получить техническую документацию.
