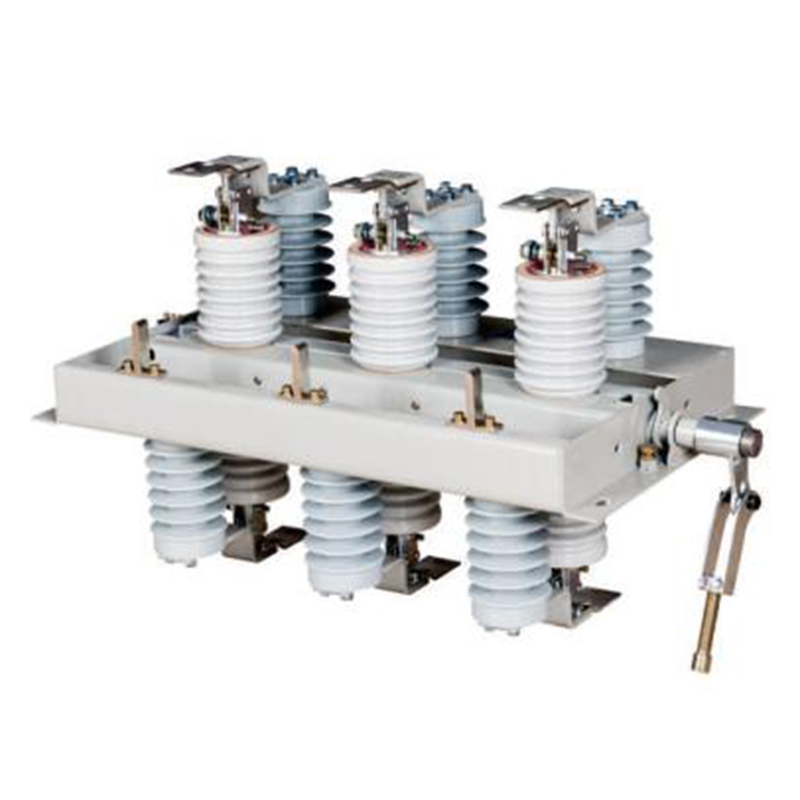

Внутренний поворотный высоковольтный разъединитель GN30-12
Описание продукта
Внутренний вращающийся высоковольтный разъединитель GN30-12 представляет собой новый тип разъединителя с вращающимся контактным ножом. Его основная конструкция включает в себя крепление двух комплектов изоляторов и контактов на верхней и нижней плоскостях трехфазной общей базовой рамы. Вращением контактного ножа осуществляется замыкание и размыкание выключателя.
Технические параметры
| Элемент | Единица | GN30-12 /400-12.5 | GN30-12 /630-20 | GN30-12 /1000-31.5 | GN30-12 /1250-31.5 | |
| GN30-12D /400-12.5 | GN30-12D /630-20 | GN30-12D /1000-31.5 | GN30-12D /1250-31.5 | |||
| Номинальное напряжение | КВ | 12 | ||||
| Номинальный ток | А | 400 | 630 | 1000 | 1250 | |
| Термостабильный ток (кА) | ТЕ | 12.5 | 20 | 31.5 | ||
| Время термической стабилизации | с | 4 | ||||
| Динамический стабильный ток | ТЕ | 31.5 | 50 | 80 | ||
| Номинальный уровень теплоизоляции | Импульсное напряжение молнии (кВ) | КВ | Межфазный, фаза-земля 75, разрыв 85 | |||
| 1 мин. Выдерживаемое напряжение промышленной частоты | КВ | Межфазный, фазово-заземленный 42, трещина 48 | ||||
Схема установки

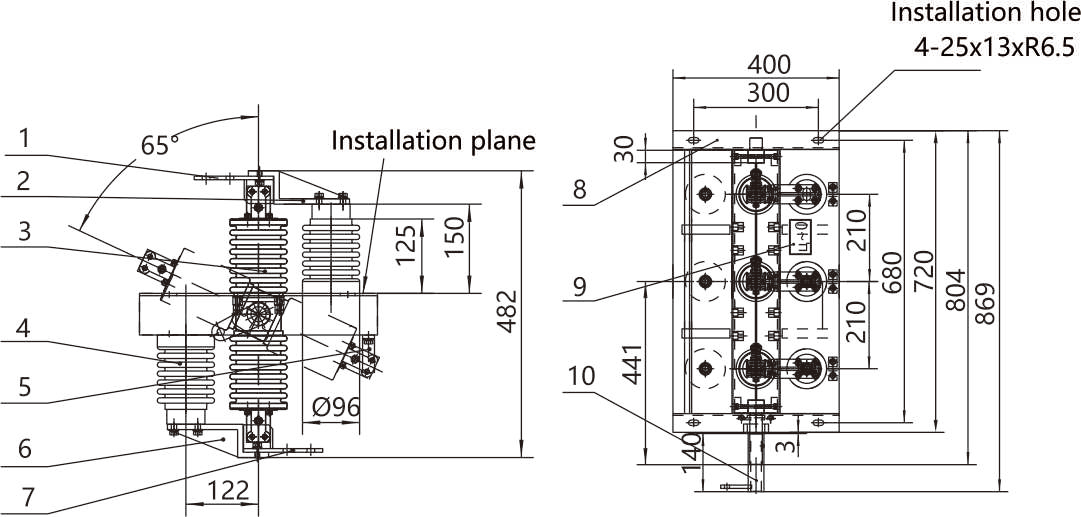

GN30-12/630A - Форма и монтажные размеры разъединителя на расстоянии 210 мм.
| 1. Контакты параллельной входящей линии | 2. Параллельная поддержка по телефону | 3. Вращающийся подвижный контакт | 4. Изолятор |
| 5. Контакт заземления | 6. Параллельная поддержка по телефону | 7. Параллельные выводные контакты | 8. Стойка |
| 9. Табличка с названием | 10. Откройте и закройте рычаг выключателя. |
|
GN30-12D/630A — Форма и монтажные размеры верхнего заземляющего выключателя с расстоянием 210 мм.
| 1. Главный нож открывает и закрывает кривошип. | 2. Открывающий и закрывающий рычаг нож для земли | 3. Заземляющий нож | 4. Табличка с названием |
| 5. Заземляющий плетеный провод | 6. Стойка | 7. Вертикальный контакт входящей линии | 8. Вертикальная контактная опора |
| 9. Вращающийся подвижный контакт | 10. Изолятор | 11. Контакт заземления | 12. Поддерживается параллельными методами. контакты заземления |
| 13. Параллельные выводные контакты с заземлением |
|
|
Примечание:
1. Этот выключатель представляет собой стандартный выключатель с верхней изоляцией и верхним заземлением. Способы подключения входящих и исходящих линий следующие: вертикальная входящая линия и параллельная исходящая линия.
2. Если требуется вертикальный ввод и вертикальный вывод электроэнергии, пожалуйста, укажите это в договоре купли-продажи.
