Высоковольтный выключатель нагрузки WTD-10/630A
Описание продукта
Высоковольтный выключатель нагрузки WTD-10/630A разработан для надежного распределения электроэнергии среднего напряжения. При рабочем напряжении 10 кВ и номинальном токе 630 А он обеспечивает стабильную работу в ключевых электрических системах. Он выдерживает ток короткого замыкания до 20 кА, что гарантирует безопасность при возникновении неисправностей. Его органические компоненты имеют изоляцию ≥1000 МОм, что гарантирует безопасную работу. Благодаря тому, что этот выключатель рассчитан на ≥2000 механических циклов, что минимизирует потребность в техническом обслуживании, он идеально подходит для долговременного высокоэффективного управления электропитанием.
Технические параметры
| Элемент | Единица | Параметр | |
| Номинальное напряжение | КВ | 10 | |
| Номинальное рабочее напряжение | КВ | 12 | |
| Номинальный ток/ | А | 400,630 | |
| Эффективное значение Ipn номинальной начальной периодической составляющей тока короткого замыкания (Ipn) | ТЕ | 20 | |
| Номинальный разрывной ток | А | 400,630 | |
| Номинальные параметры тока короткого замыкания
| Максимальный пиковый ток (динамически стабильный ток) | ТЕ | 51 |
| Эффективное значение начальной периодической составляющей | ТЕ | 20 | |
| Среднеквадратичное значение длительности тока (ток термостабильности) | ТЕ | 20 | |
| Текущая длительность tk3, с (секунды) | ТЕ | 1 | |
| Номинальные параметры тока закрытия: | Максимальный пиковый ток | ТЕ | 51 |
| Эффективное значение начальной периодической составляющей | ТЕ | 20 | |
| Возможность реверсирования и количество рабочих циклов в нормальном номинальном режиме работы. | Циклы | 10 | |
| Сопротивление главной электрической цепи в замкнутом положении автоматического выключателя не должно превышать |
мОм | 100 | |
| Сопротивление изоляции подвижных и направляющих элементов, изготовленных из органических материалов, не должно быть меньше | мОм | 1000 | |
| Механическая прочность с минимальным количеством циклов (включая допустимые интервалы). | времена
| 2000 | |
| Потребление энергии каждым полярным устройством | В | 400А-12,3Вт/630А-21,8Вт | |

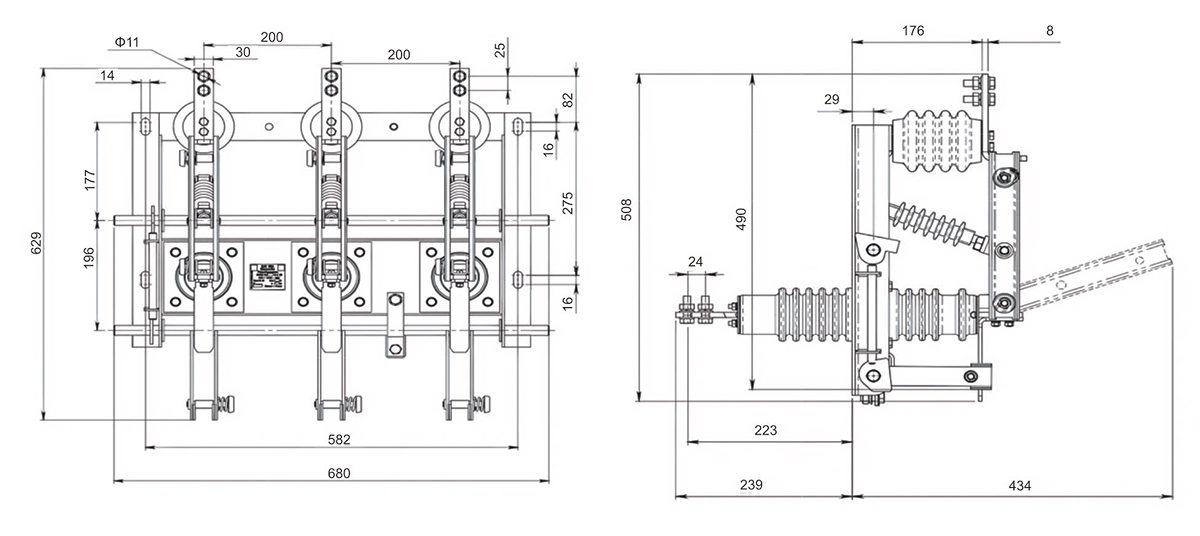

Схема установки
