SJH-12 Надувной выключатель нагрузки шкафа
Описание продукта
Этот выключатель представляет собой выключатель нагрузки для газоизолированных распределительных устройств (ГИРУ). Он выполнен в виде ножевого выключателя с пружинным механизмом, отличающегося стабильной работой, превосходной изоляцией и размыкающими свойствами. Его характеристики соответствуют требованиям к разъединителям типа E3-M2, указанным в разделе «Высоковольтные разъединители переменного тока и заземляющие выключатели».
Условия эксплуатации
Максимальная высота: 2000 м; сейсмическая интенсивность: не более 8 градусов.
Температура окружающего воздуха: не выше +50℃, не ниже -40℃; относительная влажность: среднесуточная ≤95%, среднемесячная ≤90%.
Не подходит для мест установки с частыми сильными вибрациями, а также для мест, подверженных воздействию водяного пара, газов, химических коррозионных отложений, солевого тумана, пылевого загрязнения (которые значительно ухудшают работу механизма) или мест с риском пожара/взрыва.
Номинальное давление газа SF₆: 0,04 МПа; газ SF₆ соответствует требованиям стандарта GB/T 12022-2014 «Промышленный гексафторид серы».
Технические параметры
| Элемент | Единица | Параметр |
| Номинальное напряжение | КВ | 12 |
| Номинальная частота | Гц | 50 |
| Номинальный ток | А | 630 |
| Рассчитан на кратковременное выдерживание тока. | ТЕ | 20/25 |
| Номинальный пиковый выдерживаемый ток | ТЕ | 50 |
| Номинальная длительность короткого замыкания | с | 4 |
| Номинальный ток короткого замыкания | ТЕ | 50 |
| Теоретическое время работы | Времена | 10000 |
| сопротивление основной цепи | мОм | ≤35 |

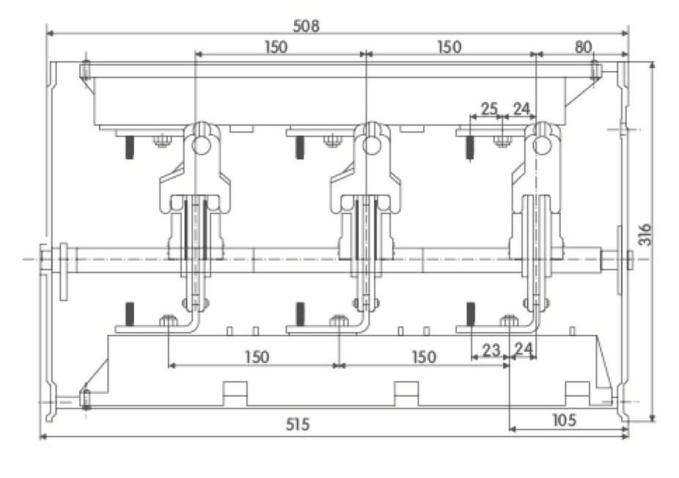

Схема установки
