Внутреннее высоковольтное вакуумное устройство ZN63(VS1)-24

Высокая теплоизоляция:
Подходит для компактных распределительных шкафов, обладает превосходными изоляционными свойствами, предотвращающими электрические пробои и обеспечивающими безопасность распределения электроэнергии внутри помещений.

Срочные новости:
Мгновенно отключает электропитание в случае неисправностей, сокращает продолжительность неисправности внутренних систем, уменьшая потери в распределительных шкафах и трансформаторах.

Низкое энергопотребление:
Низкое энергопотребление в нормальном режиме работы позволяет удовлетворить потребности в энергосбережении распределительных станций и снизить затраты при длительной эксплуатации.

Тушение сильной электрической дуги:
Эффективно гасит дуги при разрыве цепи, подходит для ограниченных внутренних помещений, исключает риск повторного возгорания дуги и гарантирует надежную работу.

Простая интеграция:
Может быть встроен в автоматизированные шкафы внутри помещений, обеспечивая дистанционное управление и повышая интеллектуальность распределительных станций электропитания.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Вакуумный выключатель высокого напряжения ZN63(VS1)-24 для внутреннего применения представляет собой новое поколение вакуумных выключателей серии 24 кВ. В основной электрической цепи используются в основном герметичные полюсные клеммы, а конструкция механизма управления оптимизирована для значительного повышения надежности изоляции, механической прочности и отключающей способности выключателя, что обеспечивает действительно необслуживаемую основную цепь и более длительный механический и электрический срок службы. Таким образом, формируется серия изделий, отвечающих различным требованиям применения.

Технические параметры

Элемент		Единица	Параметр
Номинальное напряжение		кВ	24
Номинальная частота		Гц	50
Номинальный уровень теплоизоляции	1 мин. Выдерживаемая частота мощности напряжение (среднеквадратичное значение, межфазное, фаза-земля, вакуумный разрыв)	кВ	65/79
	Выдерживаемое напряжение при импульсном воздействии молнии		125/145
Номинальный ток		А	630	630	1600
			1250	1250	2000
			/	/	2500
			/	/	3150
Номинальный ток отключения при коротком замыкании		кА	20	25	31.5
Номинальная кратковременная (4 с) устойчивость к току			20	25	31.5
Номинальный ток замыкания при коротком замыкании			50	63	80
Номинальный пиковый выдерживаемый ток (номинальный динамический стабильный ток)			50	63	80
Номинальная последовательность работы			О-0,3с-СО-180с-СО, О-180с-СО- 180с-CO(40 кА)
Номинальный ток отключения зарядки кабеля		А	31.5
Номинальный ток отключения одноконденсаторной батареи		А	630
Номинальный ток отключения последовательно соединенных конденсаторных батарей		А	400
Номинальное время отключения по току короткого замыкания		времена	20
Механический срок службы/		времена	10000
Допустимая толщина накопленного износа в местах подвижных и статических контактов.		мм	3

Схема установки

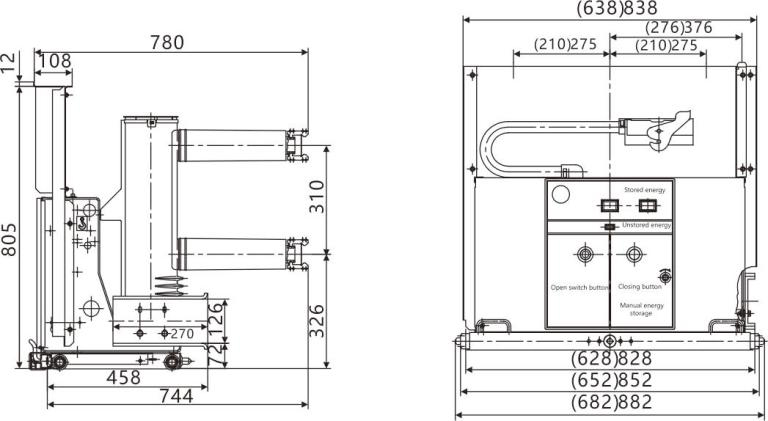

Внутренние высоковольтные вакуумные выключатели ZN63(VS1)-24 (2)

Схема широких наружных размеров автоматического выключателя ZN63(VS1)-24 (800)1000 (размеры в скобках — это схемы герметичных дугогасительных камер, расположенных на расстоянии 210 мм друг от друга).
