Надувной автоматический выключатель SJH-12
Описание продукта
Этот автоматический выключатель в основном используется в газоизолированных распределительных устройствах (ГИРУ). Он имеет конструкцию типа «зажимная пластина» (夹板), отличающуюся простотой установки, надежной отключающей способностью, длительным сроком службы и не требующую технического обслуживания. Он является идеальной альтернативой вакуумным выключателям для ГИРУ.
Характеристики изделия соответствуют требованиям к автоматическим выключателям класса E2-M2-C2, указанным в стандарте GB1984-2014 «Высоковольтные автоматические выключатели переменного тока».
Условия эксплуатации
Высота над уровнем моря не должна превышать 2000 м, а сейсмическая интенсивность не должна превышать 8 градусов.
Температура окружающего воздуха: не выше +50℃, не ниже -40℃. Относительная влажность: среднесуточная ≤95%, среднемесячная ≤90%.
Он не подходит для мест установки с частыми сильными вибрациями, а также для мест, подверженных воздействию водяного пара, газов, химических коррозионных отложений, солевого тумана, пылевого загрязнения (которые существенно влияют на работу механизма) или мест с риском пожара/взрыва.
Номинальное давление газа SF₆: 0,04 МПа. Газ SF₆ соответствует требованиям стандарта GB/T 12022-2014 «Промышленный гексафторид серы».
Технические параметры
| Элемент | Единица | Параметр |
| Номинальное напряжение | КВ | 12 |
| Номинальная частота | Гц | 50 |
| Номинальный ток | А | 630 |
| Рассчитан на кратковременное выдерживание тока. | ТЕ | 20/25 |
| Номинальный пиковый выдерживаемый ток | ТЕ | 50 |
| Номинальная длительность короткого замыкания | с | 4 |
| Номинальный ток короткого замыкания | ТЕ | 50 |
| Теоретическое время работы | Времена | 10000 |
| сопротивление основной цепи | мОм | ≤60 |
| 1-минутное выдерживаемое напряжение промышленной частоты | КВ | 38 (в воздухе) |

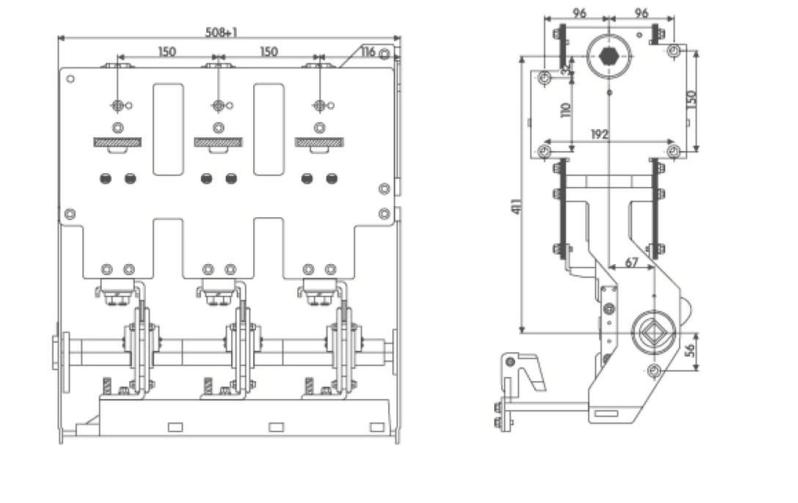

Схема установки
