GW9-10/630 Наружный высоковольтный разъединитель
Описание продукта
Наружный высоковольтный разъединитель GW9 — это наружное высоковольтное электрооборудование для переменного тока частотой 50 Гц. Он имеет номинальные уровни напряжения 10 кВ, 15 кВ и 24 кВ и используется для коммутации высоковольтных линий в режиме холостого хода, а также для электрической изоляции высоковольтных линий под напряжением при обслуживании высоковольтных шин, автоматических выключателей и другого электрооборудования. Он также может использоваться для коммутации малых емкостных или индуктивных токов.
Данная серия наружных разъединителей соответствует требованиям таких стандартов, как GB1985 «Разъединители и заземляющие выключатели переменного тока высокого напряжения», IEC60129 «Разъединители и заземляющие выключатели переменного тока» и GB/T11022 «Общие технические требования к стандартам высоковольтных распределительных устройств и устройств управления».
Условия эксплуатации:
1. Высота над уровнем моря: не более 1000 м;
2. Температура окружающего воздуха: верхний предел +40℃, нижний предел -30℃ для обычных районов и -40℃ для альпийских районов;
3. Давление ветра: не более 700 Па (что эквивалентно скорости ветра 34 м/с);
45. Интенсивность сейсмической активности: не более 8 градусов;
5. Места, где отсутствуют частые и сильные вибрации;
6. Для обычных мест установки: отсутствие газов, паров, химических отложений, солевого тумана, пыли и других взрывоопасных или коррозионных веществ, которые серьезно влияют на изоляцию и проводимость разъединителя;
7. Тип защиты от загрязнения: подходит для районов с сильным загрязнением, но не содержит веществ, вызывающих пожар и взрыв.
Технические параметры
| Элемент | Единица | Параметр | |
| Номинальное напряжение | КВ | 10, 18, 20 | |
| Номинальное рабочее напряжение | КВ | 12, 17.5, 24 | |
| Номинальный уровень изоляции | 1 мин. Выдерживаемое напряжение промышленной частоты (среднеквадратичное значение) - относительно земли | КВ | 42, 55, 65 |
| 1 мин. Выдерживаемое напряжение промышленной частоты (среднеквадратичное значение) - прорыв | КВ | 48, 65, 79 | |
| Выдерживаемое напряжение при импульсном воздействии молнии (пиковое) - относительно земли | КВ | 75, 105, 125 | |
| Выдерживаемое напряжение при импульсном воздействии молнии (пиковое) - пробитие | КВ | 85, 120, 145 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток | А | 200, 400, 630, 1250, 400, 630 | |
| 4 с Кратковременный выдерживаемый ток | ТЕ | 6.3, 12.5, 20, 31.5, 16, 20 | |
| Номинальный пиковый выдерживаемый ток | ТЕ | 16, 31.5, 50, 80, 40, 50 | |
| Расстояние утечки | мм | 300, 380 | |
| Механическая жизнь | времена | 2000, 2000, 2000 | |

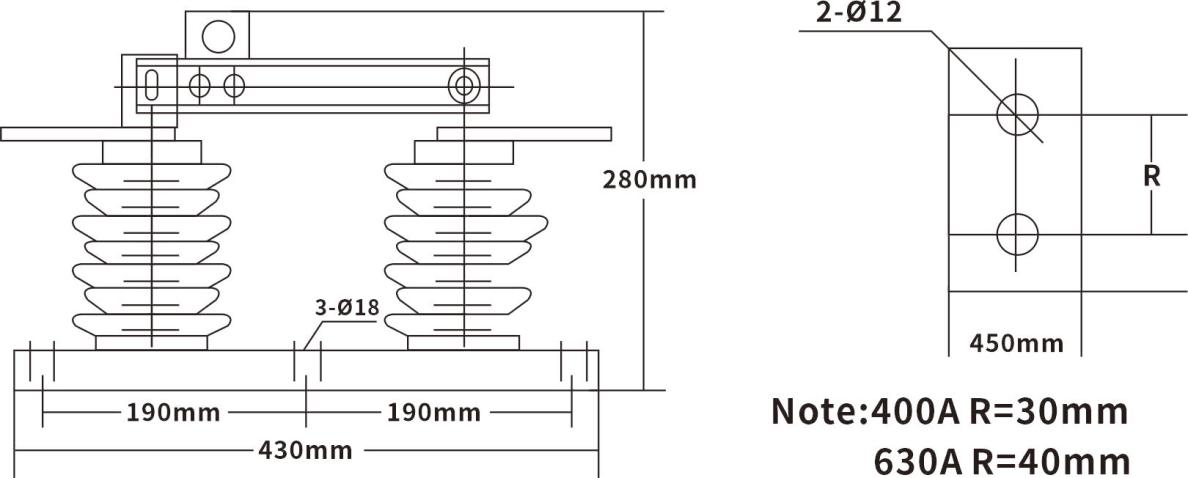

Чертеж с размерами для монтажа
