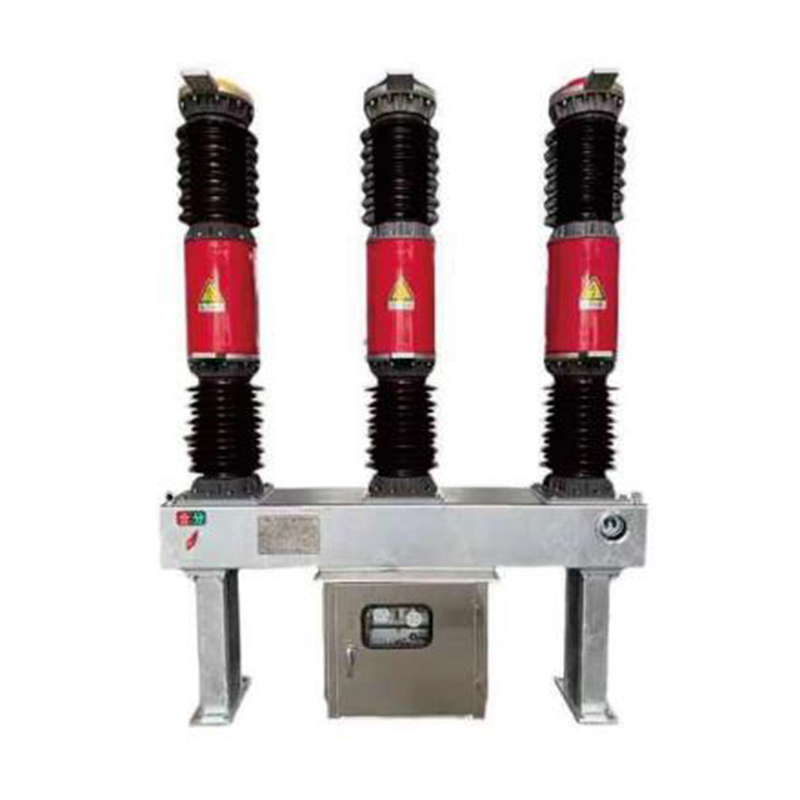

LW □ -40.5 Высоковольтный автоматический выключатель на основе гексафторида серы
Описание продукта
Наружный высоковольтный автоматический выключатель на основе гексафторида серы LW □ -40.5 (далее именуемый автоматическим выключателем) представляет собой трехфазное высоковольтное распределительное устройство переменного тока с частотой 50 Гц, предназначенное для управления и защиты в энергосистемах 35 кВ, а также может использоваться в распределительных выключателях и для размыкания и замыкания конденсаторных батарей.
Автоматический выключатель LW □ -40.5 оснащен пружинным механизмом управления CT35.
Автоматический выключатель соответствует требованиям национального стандарта GB 1984 «Высоковольтные автоматические выключатели переменного тока» и стандарта IEC56 Международной электротехнической комиссии «Высоковольтные автоматические выключатели переменного тока».
Технические параметры
| Элемент | Единица | Параметр | ||
| Номинальное напряжение | КВ | 40.5 | ||
| Номинальный уровень теплоизоляции
| Напряжение, выдерживаемое импульсом молнии (пиковое) | КВ | 185/215 | |
| 1-минутная устойчивость к напряжению промышленной частоты Напряжение | КВ | 95/119 | ||
| Номинальный ток | А | 1600 | 3150 | |
| Номинальный ток отключения конденсаторной батареи | А | 400 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток отключения при коротком замыкании | ТЕ | 25 | 31.5 | |
| Номинальный пиковый выдерживаемый ток | ТЕ | 63 | 80 | |
| Рассчитан на кратковременное выдерживание тока. | ТЕ | 25 | 31.5 | |
| Номинальный ток разрыва при несинхронном движении | ТЕ | 6.3 | 7.9 | |
| Номинальный ток замыкания при коротком замыкании | ТЕ | 63 | 80 | |
| Номинальный ток отключения при коротком замыкании, время отключения. | времена | 25 | 20 | |
| Механическая жизнь | времена | 5000 | ||
| Номинальная последовательность работы |
| Открыть - 0,3 секунды - Закрыть - Открыть - 180 секунд - Закрыть - Открыть. | ||
| Время открытия (при номинальном рабочем напряжении)
| С | ≤ 0,06 | ||
| Время закрытия (при номинальном рабочем напряжении) | С | ≤ 0,1
| ||
| Номинальная длительность короткого замыкания | С | 4 | ||
| Время короткого замыкания металла | С | ≥ 0,12 | ||
| Полный перерыв | С | ≤ 0,078 | ||
| скорость утечки воздуха | %/год | ≤ 1 | ||

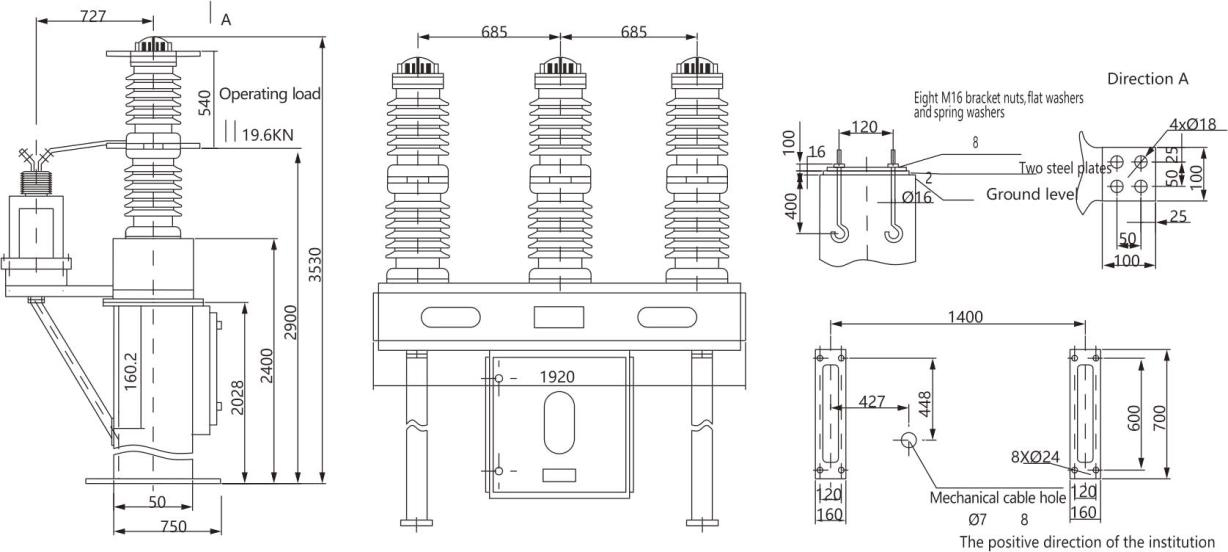

Схема установки
