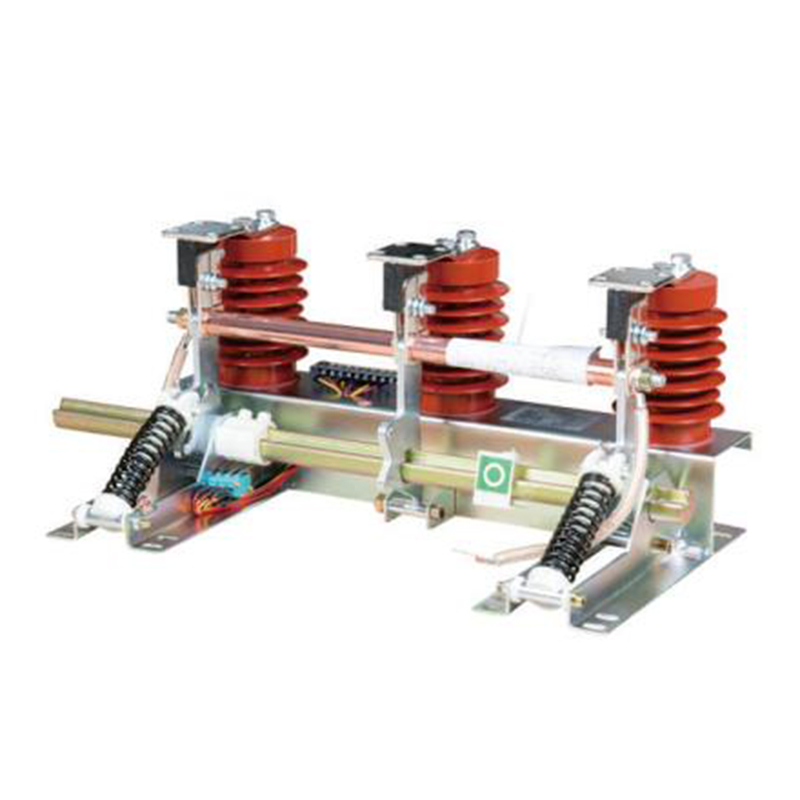

JN15-12/31.5 Внутренний высоковольтный заземляющий выключатель
Описание продукта
Внутренний высоковольтный заземляющий выключатель JN15-12/31.5 имеет собранную конструкцию и соответствует национальному стандарту GB1985-2014 «Высоковольтные разъединители и заземляющие выключатели переменного тока». Он применим для внутренних трехфазных систем переменного тока 3,6-12 кВ 50 (60) Гц. Выключатель обладает способностью замыкания накоротко, защищая другое электрооборудование внутри распределительного устройства от повреждений. Может использоваться совместно с различными высоковольтными распределительными шкафами для обеспечения защиты высоковольтного электрооборудования от замыкания на землю во время технического обслуживания.
Технические параметры
| Элемент | Единица | Параметр | ||
| Номинальное напряжение | КВ | 12 | ||
| Номинальный кратковременный выдерживаемый ток (термическая стабильность) | ТЕ | 31.5 | ||
| Номинальная длительность короткого замыкания | с | 4 | ||
| Номинальный ток замыкания при коротком замыкании | ТЕ | 80 | ||
| Номинальный пиковый выдерживаемый ток (динамическая устойчивость) | ТЕ | 80 | ||
| Номинальный уровень теплоизоляции | Номинальная частота кратковременного напряжения питания выдерживаемое напряжение | КВ | Относительно и попеременно
| 42 |
| Номинальное напряжение, выдерживаемое импульсным воздействием молнии | КВ | 75 | ||
| Механическая жизнь | времена | 3000 | ||

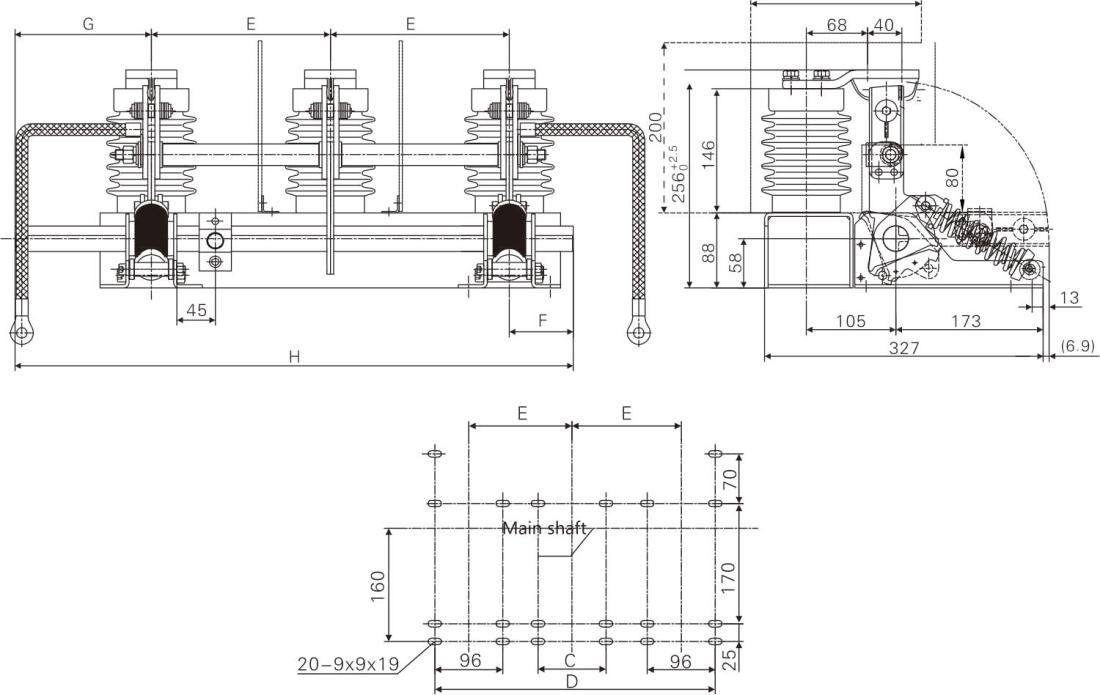

Схема установки
Между фазами, расположенными на расстоянии 150 градусов друг от друга, следует устанавливать теплоизолирующие перегородки.
| Модель | И | Ф | Г | ЧАС | Д | С |
| JN15-12/31.5-275 | 275 | 75 | 185 | 810 | 646.5 | 96 |
| JN15-12/31.5-250 | 250 | 75 | 160 | 735 | 596.5 | 96 |
| JN15-12/31.5-230 | 230 | 75 | 160 | 695 | 556.5 | 96 |
| JN15-12/31.5-220 | 220 | 75 | 160 | 675 | 536.5 | / |
| JN15-12/31.5-210 | 210 | 75 | 160 | 655 | 516 | / |
| JN15-12/31.5-200 | 200 | 75 | 160 | 635 | 496.5 | / |
| JN15-12/31.5-2180 | 180 | 75 | 160 | 595 | 456.5 | / |
| JN15-12/31.5-165 | 165 | 75 | 160 | 565 | 426.5 | / |
| JN15-12/31.5-150 | 150 | 75 | 140 | 515 | 396.5 | / |
