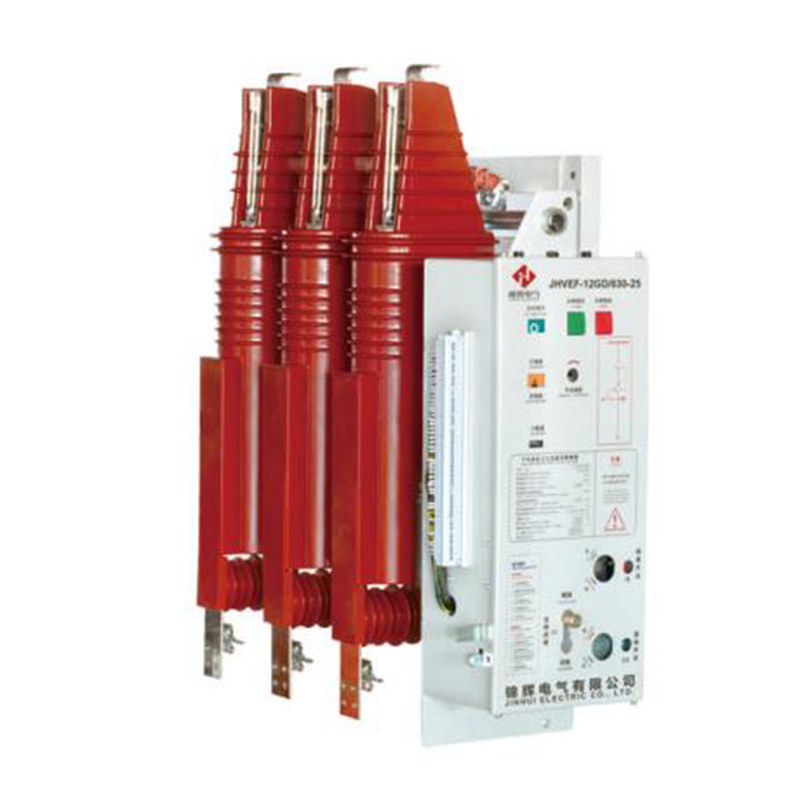

Встраиваемый вакуумный автоматический выключатель JHVEF-12GD для боковой установки на полюс.

Высокая теплоизоляция:
Подходит для компактных распределительных шкафов, обладает превосходными изоляционными свойствами, предотвращающими электрические пробои и обеспечивающими безопасность распределения электроэнергии внутри помещений.

Срочные новости:
Мгновенно отключает электропитание в случае неисправностей, сокращает продолжительность неисправности внутренних систем, уменьшая потери в распределительных шкафах и трансформаторах.

Низкое энергопотребление:
Низкое энергопотребление в нормальном режиме работы позволяет удовлетворить потребности в энергосбережении распределительных станций и снизить затраты при длительной эксплуатации.

Тушение сильной электрической дуги:
Эффективно гасит дуги при разрыве цепи, подходит для ограниченных внутренних помещений, исключает риск повторного возгорания дуги и гарантирует надежную работу.

Простая интеграция:
Может быть встроен в автоматизированные шкафы внутри помещений, обеспечивая дистанционное управление и повышая интеллектуальность распределительных станций электропитания.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Он Встраиваемый вакуумный автоматический выключатель JHVEF-12GD для боковой установки на полюс. Автоматический выключатель обладает превосходными электрическими и механическими характеристиками, а также надежным и стабильным механизмом и длительным сроком службы. В его основной цепи используются герметичные полюсные колонны, что повышает адаптивность выключателя к условиям окружающей среды и надежность изоляции. Надежные механические и электронные характеристики, а также увеличенный срок службы механических и электронных компонентов обеспечивают возможность бесперебойной работы выключателя без необходимости технического обслуживания.

Он может применяться в энергосистемах 3,6-12 кВ в качестве блока защиты и управления для оборудования электросетей, а также в проектировании энергосистем промышленных и горнодобывающих предприятий. Подходит для различных типов нагрузок, частых режимов работы и случаев, требующих многократного прерывания тока короткого замыкания.

Изделие оснащено полным комплектом механических и электрических блокировочных устройств, отличающихся чрезвычайно высокой эксплуатационной стабильностью и надежностью. Это обеспечивает безопасность операторов и оборудования, а также безопасность использования электроэнергии.

Технические параметры

Элемент	Единица	Параметр
Номинальное напряжение	КВ	12
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (фаза/разрыв)	КВ	42/48
Номинальное импульсное напряжение, выдерживаемое молнией (пиковое), между фазами/разрывом	КВ	75/85
Выдерживаемое напряжение вторичной цепи на промышленной частоте	В	2000
Номинальная частота	Гц	50
Номинальный ток	А	630		1250
Номинальный ток отключения при коротком замыкании	ТЕ	20	25		31.5
Номинальный пиковый выдерживаемый ток	ТЕ	50	63		80
Номинальный ток замыкания при коротком замыкании	ТЕ	50	63		80
4s, рассчитан на кратковременное выдерживание тока	ТЕ	20	25		31.5
Номинальная продолжительность выдерживаемого тока в течение короткого времени	С	4

Схема установки

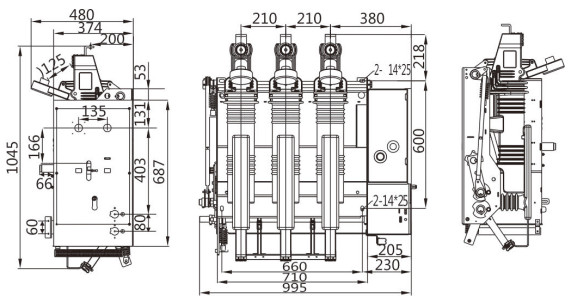

Формальная одежда справа

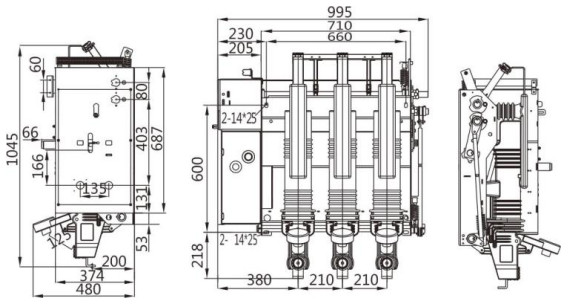

Инвертированная левая операция
