Внутренний выключатель нагрузки FLN36-40.5 SF6
Описание продукта
Внутренний высоковольтный SF₆-выключатель нагрузки RLS (R) -40.5D (оригинальная модель: FLN36-40.5D, FLR36-40.5D) представляет собой коммутационное устройство с номинальным напряжением 40,5 кВ. В качестве дугогасящей и изоляционной среды используется газ SF₆, а внутри устройства предусмотрены три положения (замыкание, размыкание и заземление). Он отличается компактными размерами, простотой установки и эксплуатации, а также высокой адаптивностью к условиям окружающей среды.
Внутренний высоковольтный полупроводниковый выключатель нагрузки RLS-40.5D и комбинированное устройство выключатель нагрузки RLS (R) -40.5D с предохранителем обладают функциями управления и защиты. Они могут использоваться в качестве устройств защиты и управления электрооборудованием в системах электроснабжения и подстанциях. В частности, они подходят для зон с мощностью энергосистемы менее 5000 кВА, выступая в качестве главного выключателя нагрузки для кольцевых сетевых шкафов, кабельных распределительных коробок и распределительных станций.
Внутренний высоковольтный выключатель нагрузки SF₆ RLS-40.5D и комбинированное устройство выключатель нагрузки + предохранитель RLS (R) -40.5D соответствуют стандартам GB3804, IEC 60265, GB16926 и IEC 60420.
Условия эксплуатации
а) Температура окружающего воздуха. Максимальная температура: +40℃. Минимальная температура: -5℃.
b) Влажность окружающей среды. Среднесуточная относительная влажность: c) Высота. Максимальная высота места установки оборудования: 2500 метров.
d) Окружающий воздух должен быть свободен от значительного загрязнения коррозионными, легковоспламеняющимися газами, водяным паром и т. д.
e) Не должно быть частых сильных вибраций.
Технические параметры
| Элемент | Единица | Параметр | ||
| Номинальное напряжение | КВ | 40.5 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток | А | 630 | ||
| Рейтинг Изоляция Уровень | 1-минутное выдерживаемое напряжение промышленной частоты Фаза-Земля | КВ | К земле, фаза-фаза 80, Разрыв 80 | |
| Напряжение, выдерживаемое импульсом молнии (пиковое значение) | КВ | К земле, фаза-фаза 185, Трещина 185 | ||
| Номинальный термостойкий ток (3S) | ТЕ | 16 | ||
| Номинальный динамический выдерживаемый ток (2S) | ТЕ | 40 | ||
| Номинальный ток отключения при коротком замыкании | ТЕ | 16 | ||
| Номинальный ток размыкания замкнутого контура | А | 630 | ||
| Номинальный ток отключения нагрузки | А | 630 | ||
| Номинальный ток отключения зарядки кабеля | А | 10 | ||
| Номинальный тепловой выдерживаемый ток заземляющего выключателя (2S) | ТЕ | 16 | ||
| Номинальный динамический выдерживаемый ток заземляющего выключателя (пиковый, 2S) | ТЕ | 40 | ||
| Номинальный ток короткого замыкания заземляющего выключателя | ТЕ | 40 | ||
| Механическая жизнь | Выключатель нагрузки | Времена | 2000 | |
| Заземляющий выключатель | Времена | 1000 | ||
| Расстояние воздушной изоляции между токоведущими частями и заземлением | мм | >3000 | ||
| Давление газа SF₆ (манометрическое давление при 20℃) | Мпа | 0,4 | ||
| Годовой показатель утечки газа |
| ≤0,5% | ||
| Синхронизация переключения | РС | 2 | ||
| Сопротивление петли | мО | 80 | ||
| Максимальный крутящий момент для ручного управления | Н·м |
| ||
| Номинальное рабочее напряжение | В | AC110, DC220, | ||

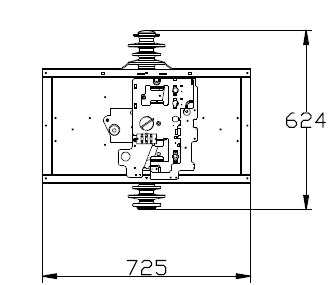

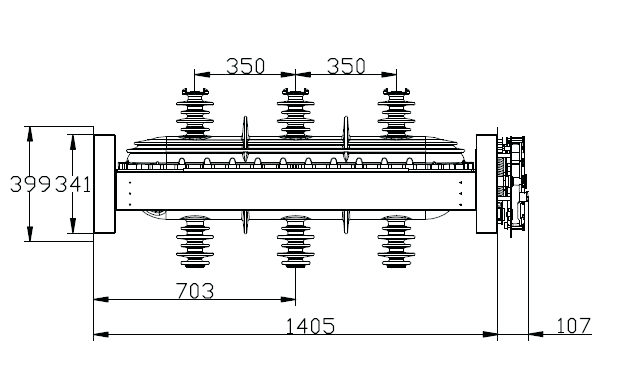

Схема установки
