LW36-72.5 Высоковольтный автоматический выключатель на основе гексафторида серы

Особый дизайн экстерьера:
Данный автоматический выключатель разработан специально для использования в наружных энергосистемах напряжением 72,5 кВ.

SF6 Core Medium:
В качестве изоляционного и дугогасящего агента используется газ SF6, что обеспечивает надежность.

Универсальная адаптация системы:
Подходит для использования на электростанциях, подстанциях, а также на промышленных и горнодобывающих предприятиях в качестве контрольно-защитного оборудования.

Стабильная обработка ошибок:
Способен отключать токи нагрузки, токи короткого замыкания и пропускать номинальный ток в течение длительных периодов времени.

Надежная и долговечная работа:
Обладает превосходной механической стабильностью и адаптивностью к условиям окружающей среды для длительного использования на открытом воздухе.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Высоковольтный автоматический выключатель LW36-72.5 на основе гексафторида серы представляет собой трехполюсное наружное высоковольтное электрооборудование переменного тока частотой 50 Гц, в основном используемое для защиты линий электропередачи и трансформаторов, а также в качестве соединительного выключателя. Автоматический выключатель собран в трехполюсный корпус и не может работать в однополюсном режиме.

Высоковольтный автоматический выключатель LW36-72.5 на основе гексафторида серы соответствует требованиям национального стандарта GB1984 «Высоковольтные автоматические выключатели переменного тока» и требованиям стандарта Международной электротехнической комиссии IEC60056 «Высоковольтные автоматические выключатели переменного тока».

Технические параметры

Элемент	Единица	Параметр
Номинальное напряжение	КВ	72,5
Номинальный ток	А	2500/3150
Номинальный ток отключения при коротком замыкании	ТЕ	31.5/40
Номинальный ток замыкания при коротком замыкании (пиковый)	ТЕ	80
Рассчитан на кратковременное выдерживание тока.	ТЕ	31.5/40
Номинальная длительность короткого замыкания	С	4
Номинальный пиковый выдерживаемый ток (пиковый)	ТЕ	80
Ток прерывания короткого замыкания в ближней зоне	ТЕ	31,5x(90%/75%)
Номинальный ток разрыва при несинхронном движении	ТЕ	31,5x25%
Коэффициент первого открытого электрода		1.5
Время работы	С	≤ 0,03
Перерыв	С	≤ 0,03
Время закрытия	С	≤ 0,03
Время открытия/закрытия	С	≥ 0,3
Время закрытия/открытия	С	0.06(0/-001)
Вес заполненного газообразного гексафторида серы	кг	3.5
Масса	кг	1000
Механическая жизнь	времена	3000

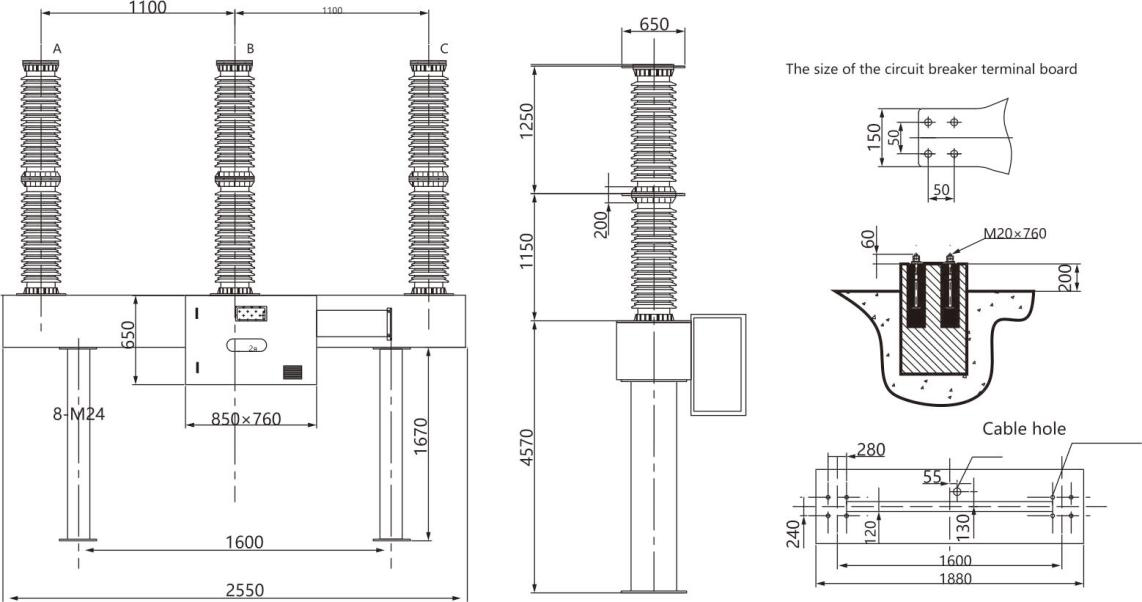

Схема установки
