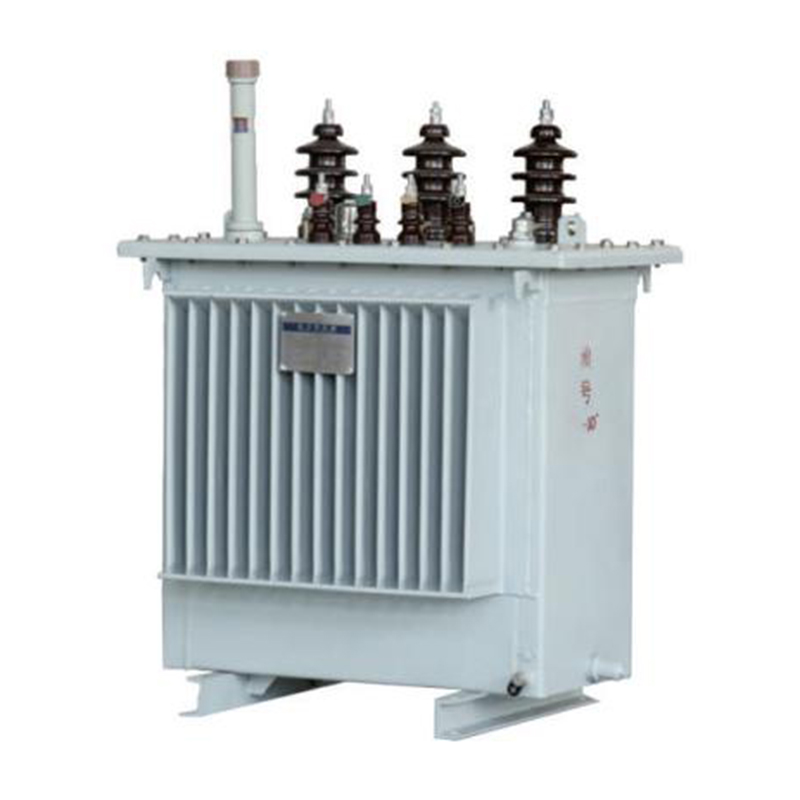

Полностью герметичный силовой трансформатор S11-M с масляным охлаждением

Полностью герметичный маслопогружной силовой трансформатор S11-M подходит для систем электроснабжения переменного тока частотой 50 Гц и номинальным рабочим напряжением 10 кВ и ниже, а также в качестве распределительных трансформаторов для предприятий и мест с высокой запыленностью в нефтяной, металлургической, химической, текстильной, легкой промышленности и других отраслях.

Изделие соответствует стандарту GB1094.1-5.

Структурные особенности

• Железный сердечник
Сердечник выполнен из холоднокатаных листов кремнистой стали с высокой магнитной проводимостью и ориентированным зерном. Это сердечник железный с полностью скошенным соединением пластин. Колонна сердечника имеет многоступенчатое круглое поперечное сечение, а ярмо и сердечник имеют одинаковое поперечное сечение.

• Намотка
Обмотка выполнена в гофрированных маслопроводах без покраски методом погружения и скреплена тугими ремнями. Все обмотки представляют собой концентрические катушки. Высоковольтная обмотка имеет отводы, соответствующие требуемому напряжению, которые подведены к переключателю отводов. Переключатель установлен на крышке бака, и изменение напряжения отводов возможно только после отключения питания.

• Защитные устройства
Трансформаторы мощностью 30–2000 кВА оснащены предохранительными клапанами; по требованию заказчика может быть установлено газовое реле с клеммами сигнализации и отключения;

• Прибор для измерения температуры масла
Все трансформаторы оснащены цоколем для стеклянного термометра. Цоколь устанавливается на верхней части масляного бака и выступает в масло на 120±10 мм;
Трансформаторы мощностью 1000–2000 кВА оснащены наружными сигнальными термометрами;

• Бак для трансформаторного масла
Масляный бак трансформатора состоит из гофрированных стенок, поверхность которых покрыта порошковой краской с прочным защитным слоем. Гофрированные излучающие ребра выполняют не только охлаждающую, но и «дышащую» функцию. Эластичность гофрированных излучающих ребер компенсирует изменение объема трансформаторного масла, вызванное повышением и понижением температуры. Таким образом, полностью герметичный трансформатор не имеет маслорасширительного бака, что уменьшает его общую высоту; при упаковке трансформатора используется вакуумная заливка масла, что полностью удаляет влагу из трансформатора. Трансформаторное масло не контактирует с воздухом, что эффективно предотвращает попадание кислорода и влаги внутрь трансформатора, что может привести к снижению изоляционных характеристик и старению трансформаторного масла. Поэтому регулярный анализ проб масла не требуется.

• Высота над уровнем моря: Не более 1000 м;

• Температура окружающей среды: -40℃~+40℃;

Примечание: Если вы заказываете этот товар на условиях, отличных от указанных выше, пожалуйста, свяжитесь с нашей компанией для обсуждения условий заказа.

Примечание: значение потерь нагрузки над косой чертой в таблице относится к группам соединений Dyn11 или Yzn11, а значение потерь нагрузки под косой чертой — к соединению Yyn0.
