Распределительное устройство кольцевого типа переменного тока XGN-12 в металлическом корпусе
Описание продукта
Распределительное устройство XGN-12 AC в металлическом корпусе для кольцевых сетей использует в качестве главных выключателей гексафторид серы, а весь шкаф выполнен в воздушной изоляции. Оно подходит для автоматизации распределительных сетей, отличается компактной конструкцией, возможностью расширения, простой структурой, гибкостью в эксплуатации, надежной блокировкой и удобством монтажа. Оно может предложить удовлетворительные технические решения для различных требований пользователей. Благодаря применению новейших технологий датчиков и защитных электроприборов, а также передовым техническим характеристикам и экономичным и гибким схемам сборки, оно способно удовлетворить постоянно меняющиеся требования рынка.
В главных выключателях кольцевой распределительной системы переменного тока XGN-12 используются оригинальные элегазовые выключатели нагрузки типа SF6 от ABB SFG, выключатели нагрузки серии FLN, механические вакуумные выключатели с постоянными магнитами, вакуумные выключатели типа GE Power/VacBE и др. Предусмотрены режимы работы: ручной и электрический.
Металлокорпусное распределительное устройство XGN-12 AC для кольцевых сетей подходит для систем электроснабжения переменного тока частотой 50 Гц и напряжением 12 кВ. Оно широко используется в узлах преобразования частоты в промышленности и сельском хозяйстве, а также на терминалах электроснабжения, особенно в следующих местах: городские жилые распределительные сети, малые вторичные подстанции, распределительные станции, промышленные и горнодобывающие предприятия, торговые центры, аэропорты, метро, ветроэнергетика, больницы, стадионы, железные дороги, тоннели и т. д.
Технические параметры
| Элемент | Единица | Параметр |
| Номинальное напряжение | КВ | 12 |
| Номинальная частота | Гц | 50 |
| Номинальный ток главной шины | А | 630 |
| Номинальный кратковременный выдерживаемый ток/длительность тока в основной цепи и цепи заземления. | ВЫ/ы | 20/30/20/20 |
| Номинальный пиковый выдерживаемый ток основной цепи и цепи заземления. | ТЕ | 50 |
| Номинальный ток короткого замыкания, включающий основную цепь и цепь заземления. | ТЕ | 50 |
| Номинальное время срабатывания выключателя нагрузки | времена | 100 |
| Ток отключения предохранителя | ТЕ | 31.5/40/50 |
| Механическая жизнь | времена | 2000 |
| Время выдержки при рабочем напряжении (эффективное значение) в течение 1 минуты до разрыва заземления/изоляции | КВ | 42/48 |
| Импульсное напряжение, выдерживаемое молнией (пиковое значение), между фазами, на землю/разрыв изоляции. | КВ | 75/78 |
| Выдерживаемое напряжение вторичной цепи при рабочей частоте 1 мин. | КВ | 2 |

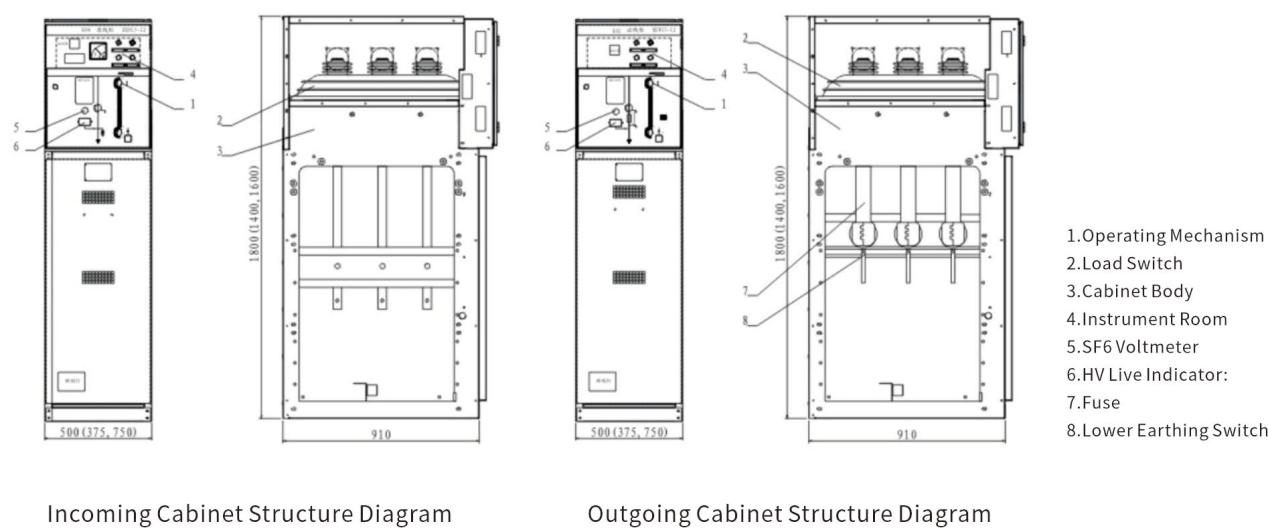

Чертеж с размерами для монтажа
