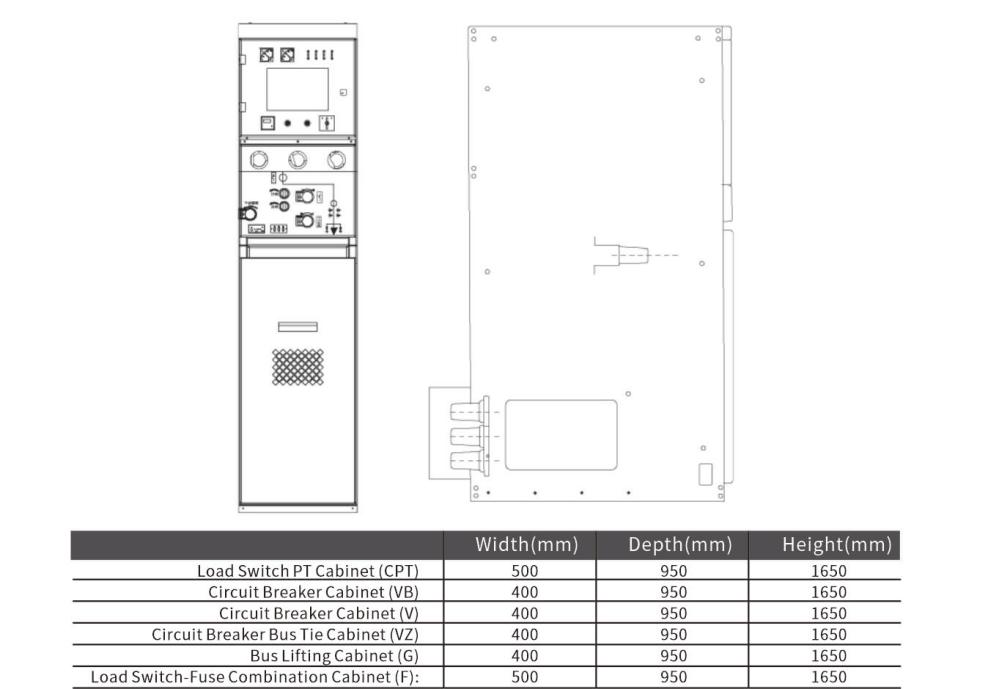

Распределительное устройство кольцевого типа GTXGN-12 с полной изоляцией и герметичным корпусом

Распределительное устройство кольцевого типа с полной изоляцией серии GTXGN-12 представляет собой полностью изолированное, герметичное и не требующее технического обслуживания вакуумное распределительное устройство с полной изоляцией. Все высоковольтные токоведущие части отлиты и изготовлены из высокоэффективной эпоксидной смолы, что органично объединяет вакуумный выключатель, главную проводящую цепь, изоляционную опору и т.д. в единый блок. Функциональные блоки соединены с помощью полностью изолированных сплошных шин. Таким образом, все распределительное устройство не подвержено воздействию внешней среды, что обеспечивает надежность работы оборудования и безопасность операторов.

Этот кольцевой распределительный шкаф отличается простой конструкцией, гибкостью в эксплуатации, надежной блокировкой и простотой монтажа. Он подходит для систем электроснабжения 50 Гц, 12 кВ и широко используется в промышленных и гражданских кабельных кольцевых распределительных устройствах и распределительных терминалах для приема и распределения электроэнергии. Он особенно подходит для таких мест, как городские жилые распределительные системы, небольшие подстанции, распределительные подстанции, кабельные распределительные коробки, сборные подстанции, промышленные и горнодобывающие предприятия, торговые центры, аэропорты, метро, ​​ветроэлектростанции, больницы, стадионы, железные дороги и тоннели.

Благодаря таким преимуществам, как полная изоляция, полная герметизация и полная защита от внешних воздействий, этот продукт особенно подходит для использования в суровых условиях, таких как высокогорье, высокие температуры, влажная жара, сильный холод и сильно загрязненные районы.

Температура окружающего воздуха: не выше +40°C, не ниже -5°C; среднесуточная температура не должна превышать +35°C. При превышении этого значения требуется работа в режиме пониженной мощности.

Для использования внутри помещений; высота места установки не должна превышать 2000 м.

Относительная влажность окружающей среды: не более 50% при максимальной температуре +40°C; при более низких температурах допускается более высокая влажность (например, 90% при +20°C), но следует учитывать образование конденсата, вызванное изменениями температуры.

Угол наклона при монтаже (от вертикали) не должен превышать 5°; ряды распределительных устройств должны быть относительно аккуратными (в соответствии с GBJ 232-82).

Устройство следует устанавливать в местах, свободных от сильной вибрации, ударов и коррозионных веществ, которые могут повредить электрические компоненты.

В случае особых требований обратитесь к производителю за информацией о подходящих решениях.
