Наружная предварительно установленная подстанция YBZ-12
Описание продукта
Этот продукт широко используется как внутри, так и вне помещений, например, при реконструкции городских электросетей, в жилых комплексах, высотных зданиях, промышленных и горнодобывающих зонах, отелях, торговых центрах, аэропортах, на железных дорогах, нефтяных месторождениях, в доках, на автомагистралях и временных объектах электроснабжения.
Технические параметры
| Элемент | Единица | Аппарат Hv | Трансформатор | Оборудование Lv |
| Номинальное напряжение | КВ | / | 6/0.4、10/0.4 | 0,4 |
| Номинальная вместимость | КВА | 6/10 | 50~1600 |
|
| Номинальный ток | А | 200, 400, 630 | / | 100~3200 |
| Номинальный ток отключения при коротком замыкании | А | Переключатель нагрузки: 400-630 Комбинированный переключатель: определяется предохранителем. | / | 15~63 кА |
| Рассчитан на кратковременное выдерживание тока. | ТЕ | 16, 20(4s) | / | 15(1с) 30(1с) |
| Номинальный пиковый выдерживаемый ток | ТЕ | 31.5, 50 | / | 30 63 |
| Номинальное кратковременное выдерживаемое напряжение (1 мин) | КВ | Фаза-фаза/фаза-земля: 32/42 Изолирующий порт: 36/48 | 25/35 (погруженный в масло) 20/28 (сухой тип) | ≤0,3, 2 >0,3, 2,5 |
| Напряжение, выдерживаемое импульсом молнии (пиковое) | КВ
| фаза-земля/фаза-земля: 60/75 Изолирующий порт: 70/85 | 60/75 | / |
| Класс защиты шкафа |
| / | IP32 | / |
| Уровень шума | база данных | / | 55 | / |
| Исполнительный стандарт |
| GB/T 17467 Высоковольтная и низковольтная сборная подстанция Технические условия DL/T537 для компактных подстанций 6-35 кВ |
| / |

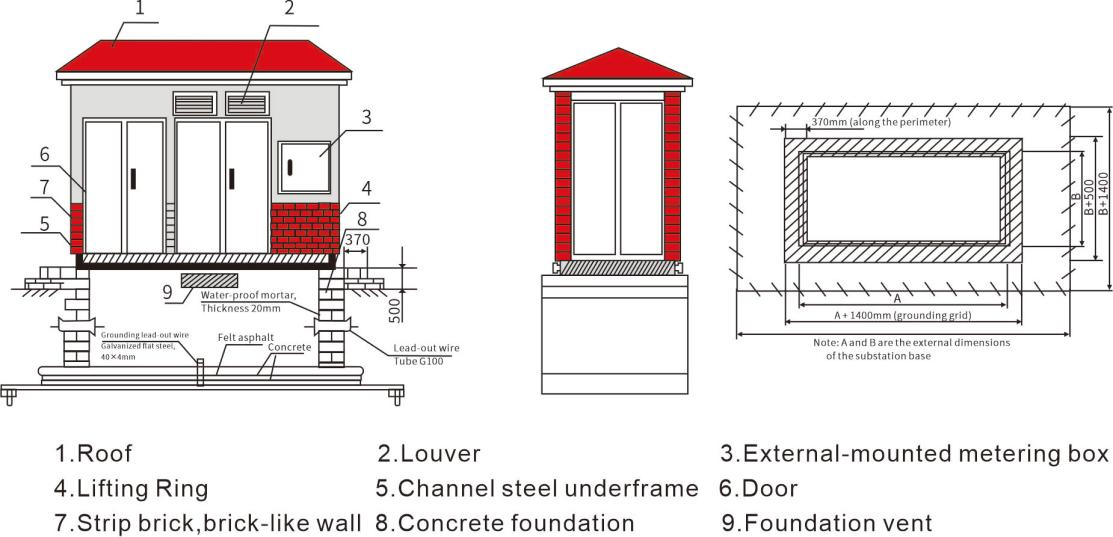

Чертеж с размерами для монтажа
