Внутреннее высоковольтное вакуумное устройство ZN85-40.5

Высокая теплоизоляция:
Подходит для компактных распределительных шкафов, обладает превосходными изоляционными свойствами, предотвращающими электрические пробои и обеспечивающими безопасность распределения электроэнергии внутри помещений.

Срочные новости:
Мгновенно отключает электропитание в случае неисправностей, сокращает продолжительность неисправности внутренних систем, уменьшая потери в распределительных шкафах и трансформаторах.

Низкое энергопотребление:
Низкое энергопотребление в нормальном режиме работы позволяет удовлетворить потребности в энергосбережении распределительных станций и снизить затраты при длительной эксплуатации.

Тушение сильной электрической дуги:
Эффективно гасит дуги при разрыве цепи, подходит для ограниченных внутренних помещений, исключает риск повторного возгорания дуги и гарантирует надежную работу.

Простая интеграция:
Может быть встроен в автоматизированные шкафы внутри помещений, обеспечивая дистанционное управление и повышая интеллектуальность распределительных станций электропитания.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Вакуумный выключатель ZN85-40.5 для внутреннего применения подходит для высоковольтного оборудования с номинальным напряжением 40,5 кВ и трехфазным переменным током частотой 50 Гц. Он может использоваться на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях для отключения и замыкания токов нагрузки, токов перегрузки и токов короткого замыкания, а также применим для частых отключений.

Технические параметры

Элемент	Единица	Параметр
Номинальное напряжение	КВ	40.5
Номинальный ток	А	1250	1600		2000
Номинальная частота	Гц
Номинальный ток отключения при коротком замыкании	ТЕ	25		31.5
Номинальный ток замыкания при коротком замыкании	ТЕ	63		80
4s, рассчитан на кратковременное выдерживание тока	ТЕ	25		31.5
Номинальный пиковый выдерживаемый ток	ТЕ	63		80
Выдерживаемое напряжение на частоте Т	КВ	95
Напряжение, выдерживаемое импульсом молнии (пиковое)	КВ	185
Номинальная последовательность работы		Открыть - 0,3 секунды - Закрыть - Открыть - 180 секунд - Закрыть - Открыть
Номинальный ток отключения при коротком замыкании, время отключения.	времена	20
Механическая жизнь	времена	10000
Перерыв	РС	≤ 80
Ток отключения одиночного конденсаторного блока	А	630
Ток отключения последовательно соединенных конденсаторных батарей	А	400
Номинальное рабочее напряжение	В	-110/~110, -220/~220

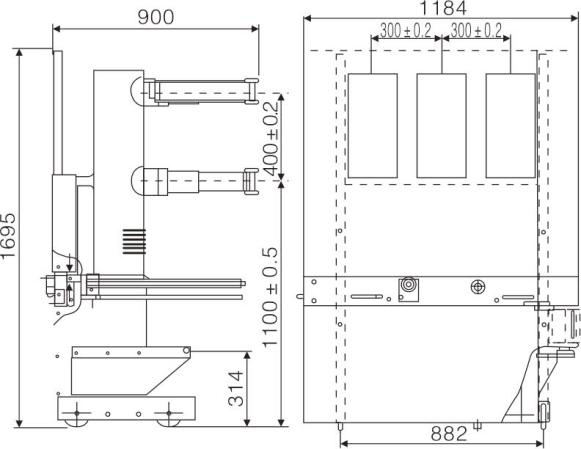

Схема установки

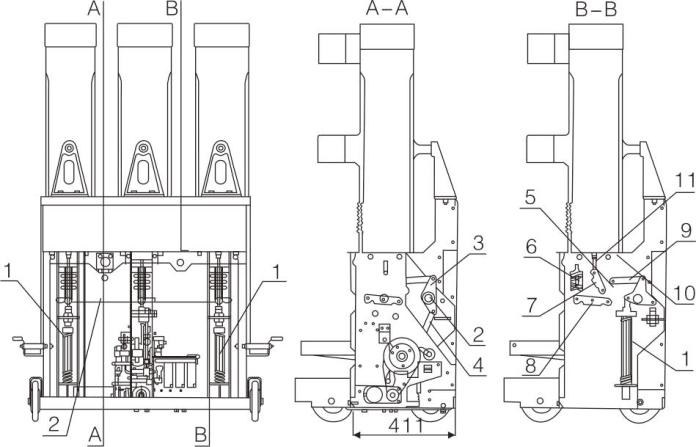

Схема механизма автоматического выключателя

1. Весеннее открытие	2. Большой вал	3. Шарнирный рычаг средней опоры	4. Тяга трансмиссии
5. Соединительная пластина трансмиссии	6. Контактная пружина	7. Соединительная пластина трансмиссии 3	8. Соединительная пластина трансмиссии 4
9. Соединительная пластина трансмиссии 1	10. Поверните рычаг на краю.	11. Шаровые подшипники скольжения на конце штока

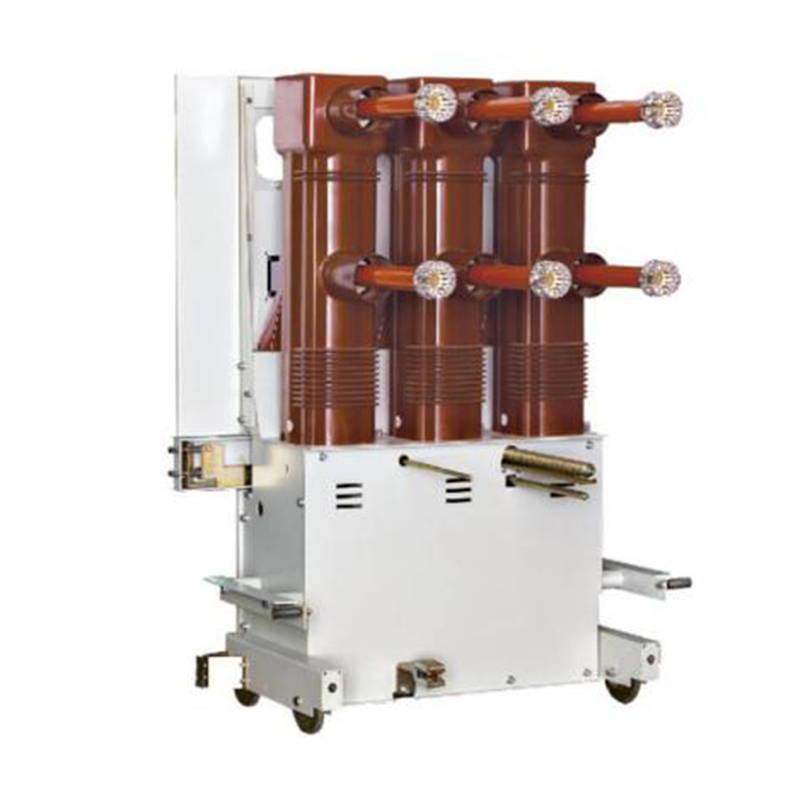

Тележка для вакуумного выключателя ZN85-40.5(3AV3)
