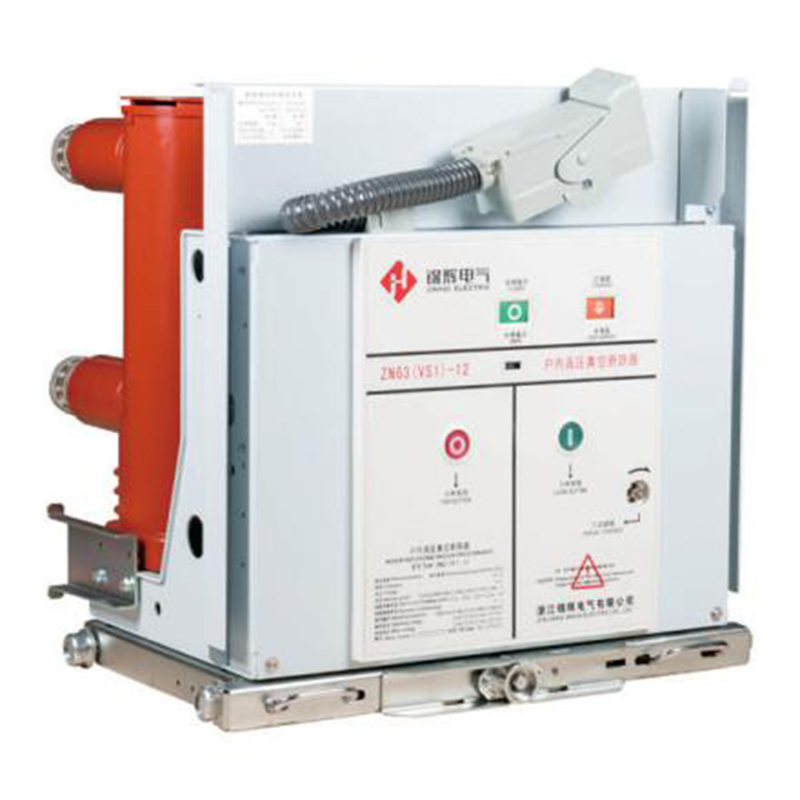

Внутренние высоковольтные вакуумные выключатели ZN63(VS1)-12

Высокая теплоизоляция:
Подходит для компактных распределительных шкафов, обладает превосходными изоляционными свойствами, предотвращающими электрические пробои и обеспечивающими безопасность распределения электроэнергии внутри помещений.

Срочные новости:
Мгновенно отключает электропитание в случае неисправностей, сокращает продолжительность неисправности внутренних систем, уменьшая потери в распределительных шкафах и трансформаторах.

Низкое энергопотребление:
Низкое энергопотребление в нормальном режиме работы позволяет удовлетворить потребности в энергосбережении распределительных станций и снизить затраты при длительной эксплуатации.

Тушение сильной электрической дуги:
Эффективно гасит дуги при разрыве цепи, подходит для ограниченных внутренних помещений, исключает риск повторного возгорания дуги и гарантирует надежную работу.

Простая интеграция:
Может быть встроен в автоматизированные шкафы внутри помещений, обеспечивая дистанционное управление и повышая интеллектуальность распределительных станций электропитания.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Внутреннее высоковольтное вакуумное устройство ZN63(VS1)-12 представляет собой трехфазное коммутационное устройство переменного тока 50 Гц, 12 кВ, которое может использоваться в качестве блока защиты и управления для энергетического оборудования на промышленных и горнодобывающих предприятиях. Устройство имеет интегрированную конструкцию, включающую пружинный механизм управления и корпус. Оно может использоваться как в стационарном режиме, так и в составе передвижной тележки на шасси транспортного средства.

Технические параметры

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальная частота		Гц	50
Номинальный уровень теплоизоляции	1 мин. Выдерживаемое напряжение промышленной частоты	кВ	42
	Выдерживаемое напряжение при импульсном воздействии молнии		75
Номинальный ток		А	630	630	1250	1600
			\	\	1600	2000
			\	\	2000	2500
			\	\	2500	3150
			\	\	\	4000
Номинальный ток отключения при коротком замыкании		кА	20	25	31.5	40
Номинальный кратковременный выдерживаемый ток (номинальный кратковременный ток термической стабильности)			20	25	31.5	40
Номинальный ток замыкания при коротком замыкании			50	63	80	100
Номинальный пиковый выдерживаемый ток (номинальный динамический стабильный ток)			50	53	80	100
Номинальная длительность короткого замыкания (номинальное время термической стабильности)		С	4
Номинальная последовательность работы			Открытие 0,3 с - Закрытие Открытие -180 с - Закрытие Открытие 0,3 с
			180 с - Замыкание/Размыкание - 180 с - Замыкание/Размыкание (40 кА)
Номинальное время отключения по току короткого замыкания		времена	30/20 раз (40 кА)
Механическая жизнь		времена	1000
Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальная частота		Гц	50
Номинальный уровень теплоизоляции	1 мин. Выдерживаемое напряжение промышленной частоты	кВ	42
	Выдерживаемое напряжение при импульсном воздействии молнии		75
Номинальный ток		А	630	630	1250	1600
			\	\	1600	2000
			\	\	2000	2500
			\	\	2500	3150
			\	\	\	4000
Номинальный ток отключения при коротком замыкании		кА	20	25	31.5	40
Номинальный кратковременный выдерживаемый ток (номинальный кратковременный ток термической стабильности)			20	25	31.5	40
Номинальный ток замыкания при коротком замыкании			50	63	80	100
Номинальный пиковый выдерживаемый ток (номинальный динамический стабильный ток)			50	53	80	100
Номинальная длительность короткого замыкания (номинальное время термической стабильности)		С	4
Номинальная последовательность работы			Открытие 0,3 с - Закрытие Открытие -180 с - Закрытие Открытие 0,3 с
			180 с - Замыкание/Размыкание - 180 с - Замыкание/Размыкание (40 кА)
Номинальное время отключения по току короткого замыкания		времена	30/20 раз (40 кА)
Механическая жизнь		времена	1000

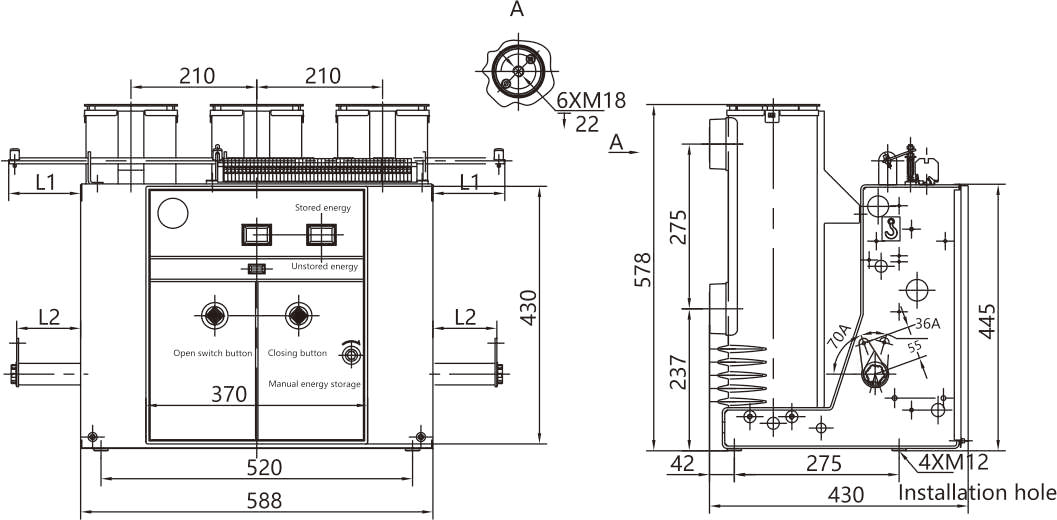

Схема установки

Внутренние высоковольтные вакуумные выключатели ZN63(VS1)-12 (2)

Схема внешних габаритов стационарного автоматического выключателя ZN63A (VS1) на 12 кВ шириной 800 мм.

Схема наружных размеров ручного выключателя ZN63A(VS1) на 12 кВ, ширина 800 мм (размеры в скобках — это схемы шкафов шириной 1000 мм с малым током на расстоянии 275 мм).
