Низковольтное выдвижное распределительное устройство GCS
Описание продукта
Низковольтное выдвижное распределительное устройство GCS подходит для систем распределения электроэнергии в таких отраслях, как электростанции, нефтяная, химическая, металлургическая, текстильная промышленность и высотные здания. Оно используется в сценариях с высокими требованиями к автоматизации (например, крупные электростанции, нефтехимические системы), требующих компьютерного интерфейса. В качестве низковольтного устройства полного распределения электроэнергии оно применяется в системах электроснабжения переменного тока 50(60) Гц (номинальное напряжение 400В/660В, номинальный ток до 5000А) для распределения электроэнергии, централизованного управления двигателями и компенсации реактивной мощности.
Данное устройство соответствует следующим стандартам:
Комплектные низковольтные распределительные устройства и устройства управления IEC439-1
GB7251 Низковольтное комплектное распределительное и контрольное устройство
Условия эксплуатации:
Температура окружающего воздуха: не выше +40°C, не ниже -5°C; среднесуточная температура не должна превышать +35°C. При превышении этого значения требуется работа в режиме пониженной мощности.
Для использования внутри помещений; высота места установки не должна превышать 2000 м.
Относительная влажность окружающей среды: не более 50% при максимальной температуре +40°C; при более низких температурах допускается более высокая влажность (например, 90% при +20°C), но следует учитывать образование конденсата, вызванное изменениями температуры.
Угол наклона при монтаже (от вертикали) не должен превышать 5°; ряды распределительных устройств должны быть относительно аккуратными (в соответствии с GBJ 232-82).
Устройство следует устанавливать в местах, свободных от сильной вибрации, ударов и коррозионных веществ, которые могут повредить электрические компоненты.
В случае особых требований обратитесь к производителю за информацией о подходящих решениях.
Технические параметры
| Элемент | Единица | Параметр | |
| Номинальное напряжение | КВ | 12 | |
| Номинальный ток | А | 630 | |
| Номинальная частота | ТЕ | 25 | |
| Номинальный пиковый выдерживаемый ток | ТЕ | 50 | |
| Номинальный ток короткого замыкания (пиковый) | ТЕ | 50 | |
| Номинальный ток отключения активной нагрузки | А | 630 | |
| Номинальный ток отключения в замкнутом контуре | А | 630 | |
| Номинальный ток отключения зарядки кабеля | А | 10 | |
| Номинальный отключающий ток комбинированного оборудования | А
| 3700 | |
| 1 мин. Выдерживаемое напряжение промышленной частоты | Фаза-фаза/К земле/Вакуумный размыкатель | КВ | 42 |
| Перерыв в изоляции | КВ | 48 | |
| Молниеносный импульс выдерживаемое напряжение | Фаза-фаза/Фаза-земля | КВ | 75 |
| Перерыв в изоляции | КВ | 85 | |
| Механическая жизнь | Автоматический выключатель | времена | 10000 |
| Изолирующий нож, заземляющий нож | времена | 3000 | |
| Класс защиты | / | IP4X | |
| Класс защиты корпуса | / | IP4X | |
| Частичная разрядка | пК | (≤20 пКл при 1,2 Ур) | |

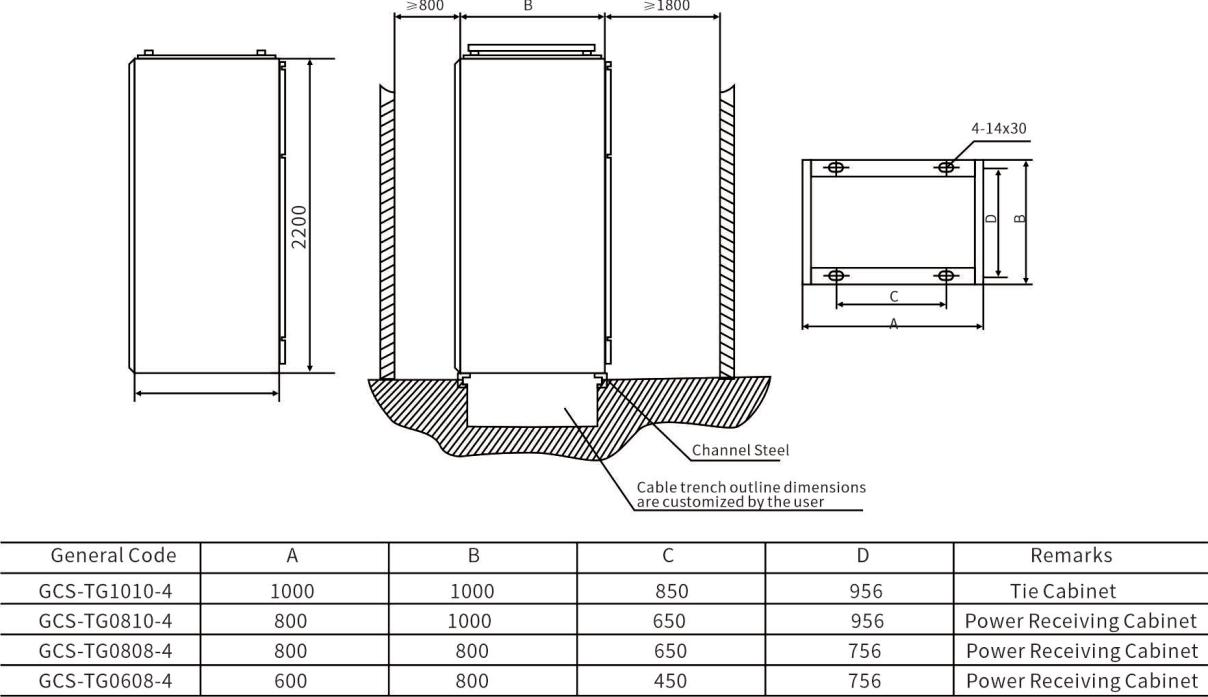

Чертеж с размерами для монтажа
