Распределительное устройство SRM-12 с полностью закрытым и изолированным надувным кольцевым блоком
Описание продукта
Полностью герметичное и изолированное газоизолированное кольцевое распределительное устройство SRM-12 представляет собой полностью закрытую систему, в которой все токоведущие компоненты и выключатели заключены в корпус из нержавеющей стали. Вся система не подвержена воздействию внешних условий окружающей среды, что обеспечивает надежность работы и безопасность персонала. Благодаря возможности выбора расширяемых шин, можно создавать произвольные комбинации для полной модульности. Расширяемые шины надежно изолированы и экранированы, что гарантирует надежность и безопасность. Полностью герметичное газоизолированное кольцевое распределительное устройство SRM-12 также может обеспечивать решения для автоматизации на основе телеуправления, формируя концепцию интеллектуальных выключателей и значительно сокращая трудозатраты на монтаж и ввод в эксплуатацию на объекте.
Условия эксплуатации:
Температура окружающего воздуха: максимальная 40°C (средняя за 24 часа не превышает 35°C), минимальная -25°C;
Высота над уровнем моря: не более 3000 м (при высоте более 3000 м проконсультируйтесь с производителем);
Влажность воздуха: среднесуточная относительная влажность не более 95%, среднемесячная относительная влажность не более 90%.
Амплитуда наведенных электромагнитных помех во вторичной системе не должна превышать 1,6 кВ.
Технические параметры
| Элемент | Единица | Параметр | |
| Категория перенапряжения |
| IV / III | |
| Степень загрязнения |
| 3 | |
| Номинальное рабочее напряжение (Ue) | В | 400/660 | |
| Номинальное изоляционное напряжение (Ui) | В | 660/100 | |
| Номинальная частота (Гц) | Гц | 50(60) | |
| Горизонтальная шина | Номинальный ток | А | ≤5000 |
| Номинальный кратковременный выдерживаемый ток (Icw) | ТЕ | 50, 65, 80 (среднеквадратное значение) | |
| Номинальный пиковый выдерживаемый ток (Ipw) | ТЕ | 105, 140, 176 (максимальное значение 0,1 с) | |
| Вертикальная шина | Номинальный максимальный рабочий ток | А | ≤1000 |
| Номинальная кратковременная выдерживаемая сила тока | А | 50 | |
| Номинальный пиковый выдерживаемый ток | А | 105 | |
| Класс защиты корпуса |
| IP30 / IP40 (особое примечание) | |

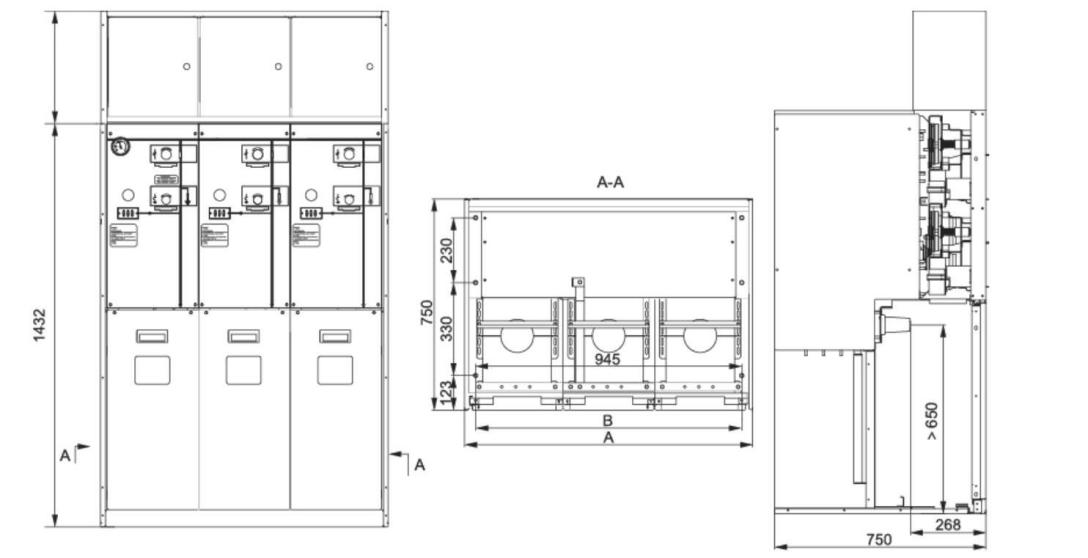

Чертеж с размерами для монтажа
