Низковольтное выдвижное распределительное устройство MNS
Описание продукта
Низковольтное выдвижное распределительное устройство МНС (далее именуемое распределительным устройством) состоит из стандартизированных, интегрированных модульных компонентов. Оно оснащено надежным механическим блокировочным устройством, что делает его более безопасным и надежным для пользователей.
Данное распределительное устройство подходит для трехфазных пятипроводных систем электроснабжения с переменным током 50(60) Гц, номинальным напряжением 400В/660В и номинальным током до 5000А. Оно используется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в аэропортах, терминалах и центрах связи (например, теле- и радиовещательных) для управления оборудованием, отвечающим за выработку, передачу, преобразование и потребление электроэнергии. Оно также выполняет компенсацию реактивной мощности входящих линий с помощью компенсационных шкафов с конденсаторами.
Соответствует стандартам: GB7251.1 Низковольтные комплектные распределительные устройства; IEC60439 Низковольтные комплектные распределительные устройства и устройства управления.
Условия эксплуатации:
Температура окружающего воздуха: не выше +40°C, не ниже -5°C; среднесуточная температура не должна превышать +35°C.
Атмосферные условия: чистый воздух; относительная влажность не превышает 50% при максимальной температуре +40°C; при более низких температурах допускается более высокая влажность (например, 90% при +20°C), но следует учитывать образование конденсата, вызванное изменениями температуры.
Высота над уровнем моря: не более 2000 м.
Для транспортировки и хранения: температурный диапазон от -25°C до +55°C; до +70°C в течение коротких периодов времени (≤24 ч). Устройство не должно быть необратимо повреждено при таких экстремальных температурах и должно нормально функционировать в нормальных условиях.
Если вышеуказанные условия не могут быть выполнены, пользователь должен обратиться к производителю за решением.
При использовании устройства на морских нефтедобывающих платформах или атомных электростанциях техническое соглашение подписывается отдельно.
Технические параметры
| Элемент | Единица | Параметр | |
| Категория перенапряжения |
| IV / III | |
| Степень загрязнения |
| 3 | |
| Номинальное рабочее напряжение (Ue) | В | 400/660 | |
| Номинальное изоляционное напряжение (Ui) | В | 660/100 | |
| Номинальная частота (Гц) | Гц | 50(60) | |
| Горизонтальная шина | Номинальный ток | А | ≤5000 |
| Номинальный кратковременный выдерживаемый ток (Icw) | ТЕ | 50, 65, 80 (среднеквадратное значение) | |
| Номинальный пиковый выдерживаемый ток (Ipw) | ТЕ | 105, 140, 176 (максимальное значение 0,1 с) | |
| Вертикальная шина | Номинальный максимальный рабочий ток | А | ≤1000 |
| Номинальная кратковременная выдерживаемая сила тока | А | 50 | |
| Номинальный пиковый выдерживаемый ток | А | 105 | |
| Класс защиты корпуса |
| IP30 / IP40 (особое примечание) | |

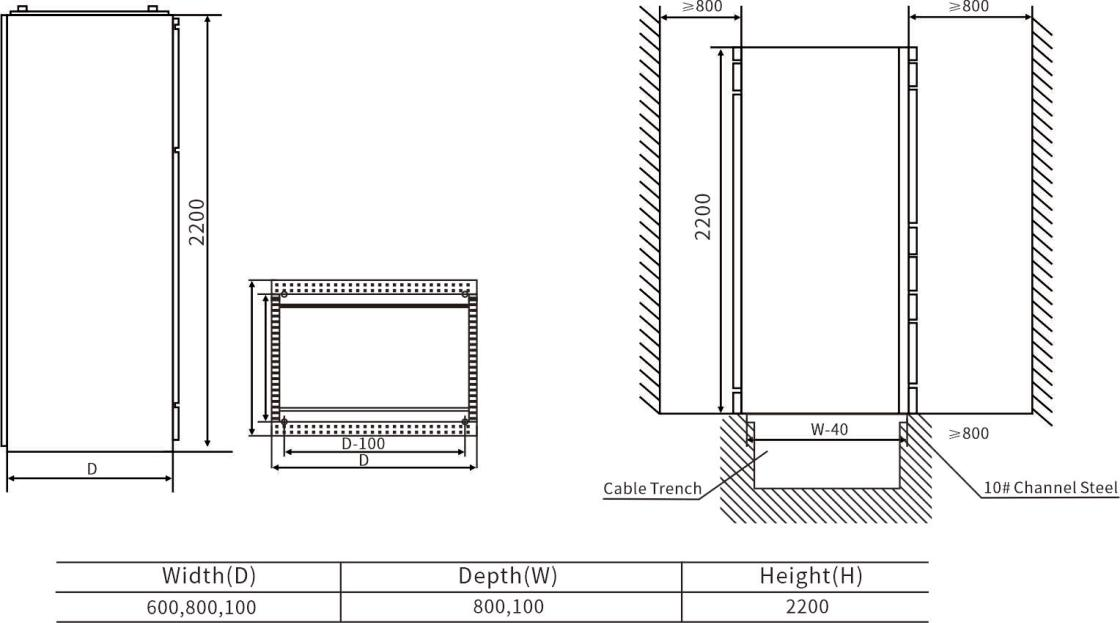

Чертеж с размерами для монтажа
