Наружный высоковольтный вакуумный выключатель ZW7-40.5

Высокая теплоизоляция:
Адаптируется к сложным климатическим условиям на открытом воздухе, устойчив к влаге и загрязнениям благодаря стабильным теплоизоляционным свойствам.

Срочные новости:
Способен мгновенно отключать линии в случае неисправностей, уменьшая зону поражения в наружных распределительных сетях и минимизируя помехи для электроснабжения городов и сельской местности.

Низкое энергопотребление:
Подходит для крупномасштабных наружных сетей распределения электроэнергии с низким энергопотреблением, обеспечивая экономию энергии и снижение затрат в долгосрочной перспективе.

Тушение сильной электрической дуги:
Невосприимчив к ветру, дождю и перепадам температуры, эффективно гасит электрические дуги при разрыве проводов, обеспечивая надежное отключение наружных линий.

Простая интеграция:
Совместим с системами автоматизации распределения электроэнергии на открытом воздухе, поддерживает удаленный мониторинг и адаптируется к развертыванию интеллектуальных энергосетей.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Наружный высоковольтный вакуумный выключатель ZW7-40.5 используется в трехфазных энергосистемах с частотой переменного тока 50 Гц и напряжением 40,5 кВ для размыкания и замыкания токов нагрузки, токов перегрузки и токов короткого замыкания.

Технические параметры

Элемент		Единица	Параметр
Номинальное напряжение		КВ	12
Номинальный уровень теплоизоляции	Выдерживаемое напряжение промышленной частоты (сухой тип)	КВ	95
	Выдерживаемое напряжение промышленной частоты (мокрый тип)	КВ	80
	Напряжение, выдерживаемое импульсом молнии (пиковое)	КВ	185
Номинальный ток		А	1250, 1600, 2000
Номинальный ток отключения при коротком замыкании		ТЕ	20, 25, 31,5
Номинальная последовательность работы			Открыть - 0,3 секунды - Закрыть - Открыть - 180 секунд - Закрыть - Открыть.
Номинальное время отключения по току короткого замыкания		времена	≥ 30
Номинальный ток замыкания при коротком замыкании (пиковый)		ТЕ	50, 63, 80
Номинальный пиковый выдерживаемый ток		ТЕ
Рассчитан на кратковременное выдерживание тока.		ТЕ	20, 25, 31,5
Номинальное время непрерывного срабатывания при коротком замыкании		С	4
Средняя скорость открытия		РС	1,5±0,2
Средняя скорость закрытия		РС	0,7±0,2
Время отклика при закрытии контакта		С	≤ 2
Одновременная разница во времени значений закрытия (открытия) трех фаз		С	≤ 2
Время закрытия		С	≤ 150
Время работы		С	≤ 60
Механическая жизнь		времена	10000
Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи		В	DC220, 110, 24, AC220, 110, 24
Сопротивление постоянному току каждой фазы цепи (за исключением трансформаторов)		мОм	≤ 100
Допустимая толщина износа подвижных и статических контактов		мм	3

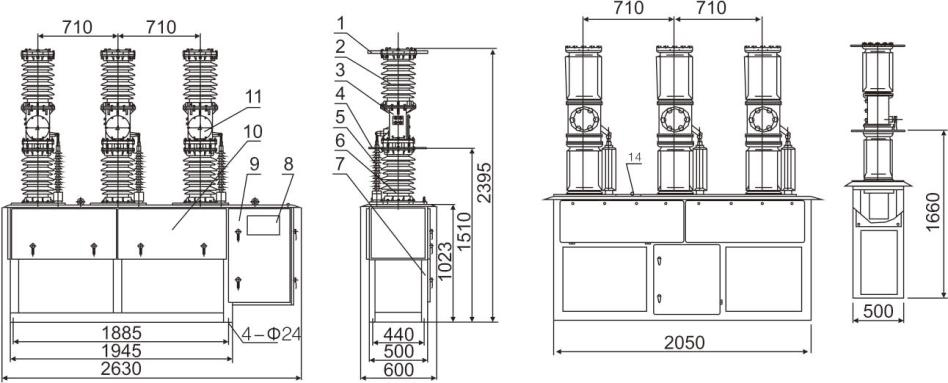

Схема установки

1. Верхний конец входящей линии

2. Фарфоровая вакуумная гильза

прерыватель

3. Кронштейн

4. Нижний конец исходящей линии

5. Изолирующий тяговый стержень

6. Фарфоровая втулка колонны

7. Нижняя рама

8. Табличка с названием

9. Механизм CT19BW (внутри)

(коробка)

10. Трансформатор тока (внутри)

(коробка)

11. Крышка люка
