ZW20F-12 Наружный вакуумный выключатель переменного тока высокого напряжения

Высокая теплоизоляция:
Адаптируется к сложным климатическим условиям на открытом воздухе, устойчив к влаге и загрязнениям благодаря стабильным теплоизоляционным свойствам.

Срочные новости:
Способен мгновенно отключать линии в случае неисправностей, уменьшая зону поражения в наружных распределительных сетях и минимизируя помехи для электроснабжения городов и сельской местности.

Низкое энергопотребление:
Подходит для крупномасштабных наружных сетей распределения электроэнергии с низким энергопотреблением, обеспечивая экономию энергии и снижение затрат в долгосрочной перспективе.

Тушение сильной электрической дуги:
Невосприимчив к ветру, дождю и перепадам температуры, эффективно гасит электрические дуги при разрыве проводов, обеспечивая надежное отключение наружных линий.

Простая интеграция:
Совместим с системами автоматизации распределения электроэнергии на открытом воздухе, поддерживает удаленный мониторинг и адаптируется к развертыванию интеллектуальных энергосетей.

Скачать каталог Связаться с нами

подробная информация о товаре

Описание продукта

Вакуумный выключатель переменного тока высокого напряжения ZW20F-12 для наружного применения представляет собой распределительное устройство высокого напряжения с номинальным напряжением 12 кВ и частотой трехфазного переменного тока 50 Гц. Он в основном используется для размыкания и замыкания токов нагрузки, перегрузки и короткого замыкания в энергосистеме. Подходит для защиты и управления на подстанциях, промышленных и горнодобывающих предприятиях, а также в городских и сельских распределительных сетях. Особенно подходит для мест с частой эксплуатацией и автоматизированных распределительных сетей городских электросетей. При использовании в сочетании с контроллером это устройство может соответствовать требованиям автоматизированной системы распределения и надежно и эффективно выполнять традиционную функцию повторного включения. В нем используется проверенная конструкция герметичного корпуса, заполненного газом SF6, что обеспечивает превосходную герметизацию и не подвержено воздействию внешней среды. Это необслуживаемое устройство. Пружинный механизм управления использует цепной привод прямого действия и многоступенчатую систему отключения, что обеспечивает высокую надежность работы и делает его отличным выбором для автоматических выключателей, устанавливаемых на опорах.

Технические параметры

Элемент	Единица	Параметр
Номинальное напряжение	КВ	12
Номинальная частота	Гц	50
Номинальный ток	А	630/1250
Номинальный ток отключения при коротком замыкании	ТЕ	20/25/31.5
Номинальный ток замыкания при коротком замыкании (пиковый)	ТЕ	50
Пиковое значение номинального динамически стабильного тока	ТЕ	50
4-секундный термостабильный ток	ТЕ	20
Номинальная последовательность работы		O-0.3s-CO-180s-CO
Номинальное напряжение двигателя с накопителем энергии	В	Ac220
Максимальное/минимальное напряжение двигателя, накапливающего энергию	В	AC242/187
Номинальное рабочее напряжение закрытия	В	Ac220
Максимальное/минимальное рабочее напряжение закрытия	В	AC264/143
Максимальное/минимальное рабочее напряжение открытия	В	Ac220
Завершающая асинхронность	РС	≤ 2
Асинхронизм открытия	РС	≤ 2
Номинальное давление (манометрическое давление) газа SF6	Мпа	0,01
Номинальное время отключения по току короткого замыкания	времена	≥ 30
Механическая жизнь	времена	10000

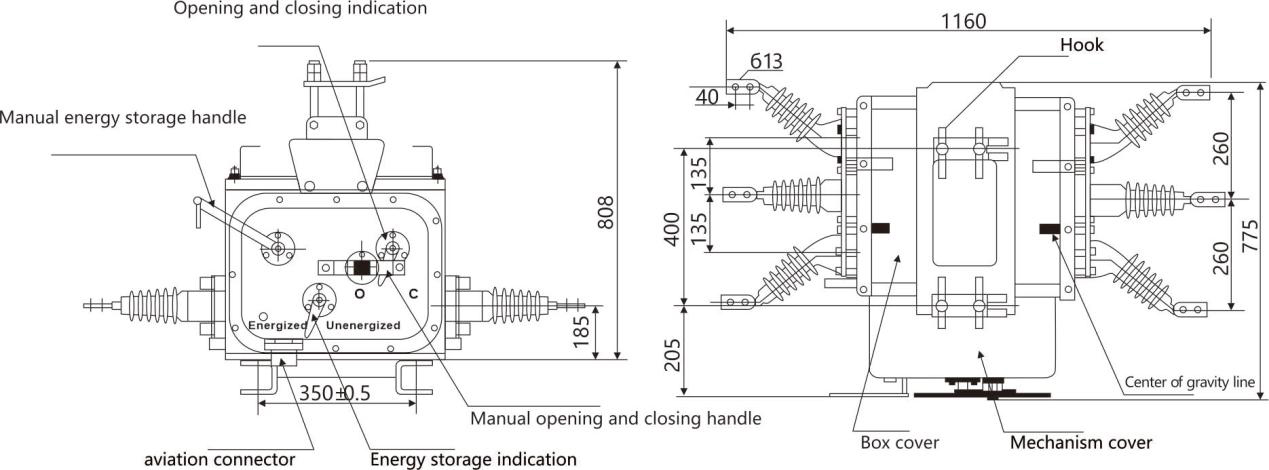

Схема установки

Наружный вакуумный выключатель переменного тока высокого напряжения (2 шт.)
